сальными точками крепления, неся в себе многофункциональное назначение. Благодаря этому к рамке можно прикреплять: любую лицевую панель (из прессованного профиля с уплотнением по периметру, из листового материала, без крепления к БНК третьего уровня); кронштейны крепления БНК2 для установки блока сбоку стойки; ловители и заднюю панель для размещения разъемов при «врубной» стыковке БНК2; кронштейны для создания двухрядного по высоте БНК2.

Уголок, выполненный из алюминиевого профиля, также несет в себе многофункциональное назначение. Он предназначен для; .sa-крепления рамок, создавая тем самым основу прочностной конструкции БНК2; закрепления направляющих, в которые устанавливаются и закрепляются БНК1; обеспечения направления БНК2 при установке в БНКЗ, имея по всей своей длине паз прямоугольного сечения.

В то же время в угольнике есть отверстия для закрепления направляющих, выполненные с шагом 5 мм, что позволяет устанавливать БНК1 с дискретностью 5 мм в зависимости от габаритов установочных элементов. Вследствие этого оригинальные БНК2 не требуют индивидуального корпуса, а составляющие его детали можно изготовить прогрессивными методами формообразования при большой степени оснащенности.

Направляющая, выполненная литьем из стеклонаполненного полиамида, предназначена для: установки БНК1, закрепления БНК1, закрепления ответной части единого электрического соединителя СНП34. Закрепление БНК1 в направляющей производится с помощью винтов. Планка, выполненная из стального профиля, предназначена для закрепления рамок и направляющих.

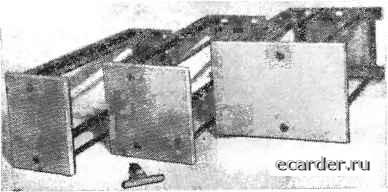

Перечисленные виды внутреннего и внешнего электромонтажа модулей второго уровня отвечают требованиям высокой технологичности, а также механизации и автоматизации средств сборки. Шасси БНК2 сборной конструкции представлено на рис. 7.16. Пе-




редняя рамка соединена с задней с енкон направляющими при помощи винтов; крепление производится в двух взаимно перпендикулярных плоскостях; места соединения дополнительно заштиф-тованы. На переднюю раму крепятся замок и передняя панель, в паз рамы укладывается резиновое обрамление, служащее для уплотнения БНК2 при установке в БНКЗ. Для установки и фиксации БНК1 в БНК2 на шасси ставятся пластмассовые стойки. Стойки соединяются между собой стяжкам1г, обеспечивающими дополнительную жесткость конструкции. Передняя рама и задняя стенка выполнены из сплава Ал. 2 литьем под давлением, направляющие - из алюминиевого прессованного профиля, передняя панель - штампованная из листа АМпЗм.

Конструкция БНК2 типа БУ2 (рис. 7.17) предназначена для установки БНК1 типа Я2.03 и изготавливается из профилированных материалов, что является особенностью конструкции и позволяет выполнять всю гамму типоразмеров БНК второго уровня. Базовая НК второго уровня предусматривает установку БНК1 с шагом 20 мм « организацию всех типов соединительного монтажа меладу БНК2 (врубной, накидной и петлевой).

Объединительный монтаж между БНК1 осуществляется витыми парами методом «накрутки», позволяющим применять автоматизированные методы, исключающие ошибки, присущие «ручному»

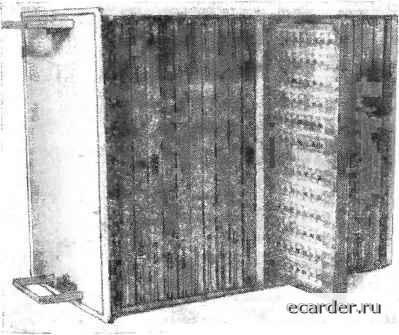

Рис. 7.17. Блок разъемной конструкции типа БУ2



методу монтажа. Для предотвращения неправильной установки БНК2 снабжена кодовыми упорами. Для фиксации БНК2 в БНКЗ ее снабжают двумя эксцентриковыми замками, выполненными методом стального литья.

В качестве основы для конструкции корпусов БНК2 типа БУЗ типоразмеров ЗК и 4К используются варианты конструкции ЗК-1-2; ЗК-1-4; 4К-1-1; 4К-1-2; 4K-I1-4 (рис. 7.18). В зависимости от числа электрических соединителей типа РПКМ, устанавливаемых на задней стенке, определены две модификации корпуса ЗК (с одним одинарным и с одним сдвоенным соединителями) /и три модификации корпуса 4К (с одним одинарным, одним сдвоенным и двумя сдвоенными соединителями).

Установка ячеек на печатных платах параллельно передней панели корпуса обладает следующими положительными качествами: удобство установки и съема ячеек с правой стороны БНК2 (снимается только одна боковая крышка) и обеспечение наилучших условий для прохода охлаждающего воздуха через БНК2 (дно - верхняя стенка).

Компоновка БУ4 (контейнера) - понятие комплексное. Оно включает в себя принцип размещения БНК1 в контейнере, способ их фиксации, крепления и съема, внутренней электрической коммутации между модулями первого уровня. Принцип упорядоченного размещения БНК первого уровня в контейнере состоит в размещении группы БНК1 параллельно друг другу с постоянным зазором в виде пакета. Пакет ориентирован перпендикулярно относительно лицевой стороны контейнера. Закреплены БНК1 таким образом, чтобы обеспечивалась их легкосъемность. Этим достигается возможность ремонта контейнера заменой БНК1-

Элементы фиксации БНК1 в контейнере предназначены для обеспечения предварительного направления БНК1 с целью предотвращения от повреждения внутриблочного монтажа и контактов электрического соединителя, обеспечения стыковки частей соеди-

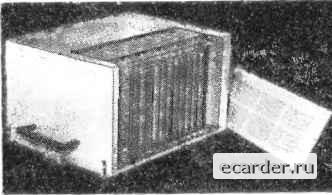

Рис. 7.18. Блок разъемной конструкции типа БУЗ
