рамка была введена в каркас для устранения резонанса средней части каркаса.

Кожух прибора состоит из двух основных корпусных частей и нескольких планок и уголков Z-образного сечения. Все детали изготовлены штамповкой из алюминиевого листа толщиной 2 мм, покрыты хим. Оке. фтор и соединены контактной сваркой. Кожух покрыт голубовато-серой эмалью. Места сопряжения кожуха с каркасом, панелью для внешних разъемов, вентилятором, нижними направляющими и пазы под плетенку предохранены от лакокрасочного покрытия. По технологическим соображениям кожух состоит из двух частей. На кожухе устанавливаются литые стальные кронштейны для крепления задней крышки. В варианте с вентилятором в кожухе предусмотрены перфорация и крепежные втулки для установки воздушного фильтра. Передняя и задняя крышки коробчатого сечения также изготавливаются штамповкой из алюминиевого листа толщиной 2 мм. По контуру крышек крепится шнур специального профиля для обеспечения пылезащиты и смягчения случайных внешних ударов. Кожух с крышками и плетенкой, надетой на резиновую трубку, образуют электрически замкнутый контур, обеспечивающий требования повышенного экранирования.

Лицевая панель изготавливается литьем под давлением из сплава Ал. 2, крепится внутри прибора под крышкой, а при необходимости наблюдения за элементами индикации или работы с органами управления на передней крышке может быть размещена дверца со стеклом (или комбинация металлической сетки со стеклом). Лицевая панель имеет несколько точек крепления с каркасом, что повышает жесткость каркаса. В передней части лицевой панели предусмотрен паз для установки шильдиков с индексом ячейки.

Панель для внешних разъемов расположена за лицевой панелью, изготавливается также литьем под давлением, имеет паз под плетенку, крепится на кронштейне каркаса и через верхнюю опору. В базовой конструкции лицевая панель и панель для внешних разъемов введены как заготовки. Передняя крышка также является заготовкой, но может использоваться и как самостоятельная сборочная единица. Верхняя опора служит для скрепления лицевой панели, панели для внешних разъемов, каркаса и кожуха, а также обеспечивает верхнее крепление прибора с передней стороны для повышения устойчивости. Конструкция опоры выполнена в виде цилиндра с плавающей цангой и самостопорящимся ходовым винтом. Детали опоры изготавливаются механической обработкой из стали.

Внешний кронштейн служит для верхнего крепления приборов в объекте. Он закрепляется на стенке объекта, а прибор при установке его на место опорами попадает в отверстия кронштейна и через плавающую цангу жестко фиксируется. Кронштейн изготавливается литьем под давлением из сплава Ал. 2 с армированной стальной втулкой.



Направляющие для крепления прибора в объекте (или нижние опоры) выполняют две функции: жесткое крепление прибора и его выдвижение и поворот «на себя». Выдвижение и разворот необходимы для доступа к внешним разъемам при монтаже и демонтаже прибора. В приборе устанавливаются по две направляющие. Они изготовлены из стали литьем и штамповкой. Верхняя половина направляющей крепится к прибору, а нижняя - к полу (стеллажу) болтами М8. Фиксация направляющих происходит за счет клиновых зажимов.

В вентилируемых приборах для обеспечения пылезащиты устанавливаются сборно-разборные воздушные фильтры, состоящие из штампованного перфорированного алюминиевого корпуса, заполненного пластмассовой перфорированной гофрированной сеткой. Перфорация в кожухе и фильтре смещена относительно общей оси для обеспечения требования экранирования.

Выполнение электрического монтажа в приборе зависит, как правило, от электрических соединителей. Разъем СНП34 позволяет выполнять объемный и печатный монтаж и их комбинацию. Переход с объединительного монтажа между ячейками к монтажу на внешние разъемы и лицевую панель в блоках типа БУ5 может быть выполнен несколькими способами: плоским кабелем, гибко-жесткой печатной платой со жгутом.

Проводной монтаж с объединительной платы проходит внутри прибора между кожухом и боковой рамой каркаса, закрепляется на ней и переходит в зону между задней панелью для разъемов и лицевой панелью. Жгуты располагаются симметрично с двух сторон каркаса и закрепляются на нем. !

При использовании гибкожестких печатных плат гибкий переход выполняется с объединительной платы на переходную, которая закрепляется на боковой раме, а с нее через опорные контакты соединения идут проводным монтажом в зону верхних панелей. Возможен вариант монтажа прибора плоскими кабелями через переходные ячейки (за счет функциональных ячеек). Конструкция позволяет вести монтаж «открытым способом», при котором обеспечивается хороший доступ ко всем точкам пайки, а заготовка проводных связей возможна на шаблоне. Наилучший способ монтажа для блоков типа БУ5 - объединительная МПП и гибкожесткая печатная плата.

ГЛАВА 8

БАЗОВЫЕ НЕСУЩИЕ КОНСТРУКЦИИ ТРЕТЬЕГО УРОВНЯ

Ввиду значительных отличий по условиям размещения и эксплуатации РЭА на различных объектах создание единой БНКЗ вызывает определенные трудности. Тем не менее отдельные кон-



структивно-технологнческие решения поддаются унификации, а именно: размеры проемов для размещения БНК2; шаг приращения БНКЗ по ширине и высоте; элементы и детали конструкции.

Все габаритные и установочные размеры БНКЗ должны быть кратны размеррюму модулю 20 мм. Модульная система построения БНК для аппаратуры третьего и четвертого поколений создается с учетом оптимизации типоразмерных рядов различных конструктивных уровней, условий межвидовой унификации, обеспечения высокой технологичности аппаратуры, выполняемой с применением БНК, а также оптимальной компонуемости в различных объектах. Ниже приводятся описания различных типов БНКЗ для некоторых видов аппаратуры.

В стационарной аппаратуре в качестве базовой принята конструкция шкафа, состоящего из верхнего и нижнего оснований, стоек дверных, дверей (передней и задней), угольников и распорок (рис. 8.1). Функциональный ряд БНКЗ представляет собой блочный каркас с направляющими, закрепляемый в корпусе БНКЗ и предназначенный для установки БНК первого и второго уров-

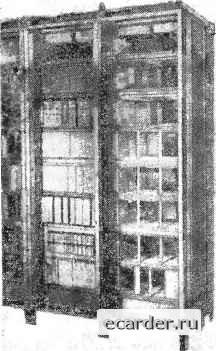

Рис. 8.1. Шкаф для стационарной аппаратуры с встроенной воздушно-жидкостной системой охлаждения

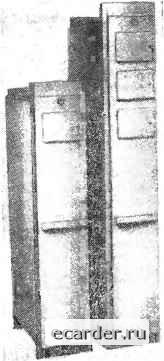

Рис. 8.2. БНК третьего уровня с выдвижными стойками
