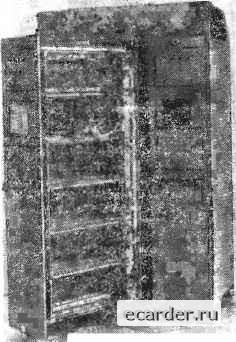

Слаботочка Книги ней. В одном ряду можно установить до 24 БНК1 типа ЯУ2 с шагом 20 мм. В зависимости от применяемого способа охлаждения возможны четыре модификации БНКЗ: I - корпус БНКЗ с групповой системой принудительного воздушного охлаждения от модуля охлаждения третьего уровня (ШОЗ) с замкнутой системой вентиляции и односторонним электромонтажом; II - корпус БНКЗ с индивидуальной системой воздушного охлаждения (естественного или принудительного) с разомкнутой системой вентиляции и односторонним монтажом; III - корпус БНКЗ с индивидуальной встроенной системой жидкостного охлаждения с замкнутой системой вентиляции и односторонним электромонтажом; IV - корпус БНКЗ с индивидуальной встроенной системой жидкостного охлаждения с замкнутой системой вентиляции и (Возможностью переднего электромонтажа. Корпус шкафа всех четырех модификаций позволяет размещать в нем одновременно БНК первого и второго уровней. В передвижной аппаратуре находят применение две конструкции шкафов: с выдвижной стойкой и выдвижными блоками. Базовая НКЗ с выдвижными стойками имеет ряд типоразмеров по высоте, соответствующих количеству рядов БНК2, и ряд типоразмеров по ширине в зависимости от количества и размеров по ширине стоек, устанавливаемых в них (рис. 8.2 и 8.3). Базовая НКЗ состоит из двух боковых рам с обшивками. Каркас рам выполнен из прессованных алюминиевых тавров, а обшивка - из листового алюминиевого сплава. Стандартными крепежными деталями соединяются тавры между собой и с обшивкой. Точечной сваркой соединяются: вертикальные промежуточные межотсечные стенки, выполненные из тавров и из листового алюминиевого сплава; передний нижний, верхний и задний нижний горизонтальные алюминиевые стандартные прессованные швеллеры; горизонтальный задний верхний угольник из алюминиевого прессованного профиля; задний съемный кожух из листового алюминиевого сплава; верхние и нижние одинаковые направляющие, состоящие из переднего к заднего стальных кронштей-  Рис. 8.3. Выдвижная стойка нов и соединенные между собой алюминиевым швеллером. К швеллеру приклеены по всей длине скобы из полиамидной смолы; верхних и нижних ходовых роликов и стальных ограничителей; нижнего воздухораспределителя; вертикальных уплотнителей из листовой резины. Сзади на БНКЗ закрепляется кожух с элементами крепления ленточных гибких кабелей и объемных жгутов. Монтажное поле кожуха состоит из отдельных панелей по числу стоек. Внешние выводы из БНКЗ проходят через боковые окна заднего кожуха. Выводы могут осуществляться через резиновый патрубок непосредственно ленточными кабелями с электрическими сосдиннтг-лями или через электрические соединители, установленные на ikj-иели вместо резинового патрубка. В БНКЗ предусмотрена во.ч-можность применения принудительного воздушного охлаждения. В верхней части БНКЗ может устанавливаться верхний воздухораспределитель. В качестве нижнего воздуховода служит пространство между нижними (передним и задним) горизонтальными швеллерами. Стойка выдвижная (рис. 8.3) устанавливается в корпусе БНКЗ и перемещается в нем на ходовых роликах. Она предназначена для размещения в ней БНК2, БНК1 и крупногабаритных устройств, размеры которых не превышают внутреннего пространства стойки. Стойка имеет два типоразмера по ширине-160 и 250 мм по вставляемой части (190 и 280 мм соответственно по передней панели) и пять типоразмеров по высоте - на четыре - восемь ярусов одинарных БНК2. Конструктивно стойка выполнена из трех основных составных частей: передней панели; задней вертикальной рамы; горизонтальных швеллеров, соединяющих между собой переднюю панель и заднюю вертикальную раму. Передняя панель сделана из прессованного блочного алюминиевого профиля. Задняя вертикальная рама состоит из двух вертикально расположенных стандартных прессованных алюминиевых угольников и двух горизонтальных литых под давлением из алюминиевого сплава оснований. Угольники скреплены с литыми основаниями стандартными крепежными деталями. На основаниях установлены стальные кронштейны с роликами, предназначенными для перемещения стойки по направляющим БНКЗ, и ловителями для фиксации стойки в БНКЗ, К двум правым (верхнему и нижнему) швеллерам крепятся два остальных угольника для скольжения по роликам, укрепленным в БНКЗ. Крепление стойки БНКЗ спереди осуществляется двумя невыпадающими специальными винтовыми, а сзади предусмотрена фиксация стойки в БНКЗ двумя ловителями, взаимодействующими с отверстиями в кронштейнах корпуса БНКЗ. Для исключения вертикального перемещения стойки в корпусе БНКЗ на передней панели установлены вверху и внизу крон- штейны со скосами, которые при закреплении стоики винтами упираются в ответные кронштейны БНКЗ, имеющие цилиндрические поверхности в мест ix соприкосновения. В рамке передней панели запрессованы pe3i.6o№ie шпильки, предназначенные для установки деталей проме>чуточного крепления БНК2 и другой аппаратуры, устанавливаемой в стойке. На передней панели выполнены окна, служащие для доступа к передним панелям БНК2 без выдвижения стойки. Окна могут закрываться накладной панелью с расположенными на ней элементами индикации, контроля и управления или откидными крышками, имеющими два варианта исполнения - глухое и со стеклом. Для выдвижения стойки из БНКЗ на ее передней панели на уровне между третьим и четвертым БНК2 снизу устанавливается ручка. Для ограничения выдвижения стойки и одновременно фиксации ее в выдвинутом и повернутом влево положении в основаниях задней вертикальной рамы установлены фиксирующие оси, верхняя из которых выполнена подпружиненной для быстрого съема стойки. На нижней втулке оси в торцевой части сделаны скосы типа торцевого кулачка. При повороте стойки втулка взаимодействует с ответными скосами ограничителя корпуса БНКЗ, стойка опускается и ось входит в отверстие ограничителя, фиксируя стойку и ее поворот. В стойку могут устанавливаться одинарные и сдвоенные БНК2. Кроме того, вместо БНК2 могут быть установлены другие устройства, в том числе и крупногабаритные Установка этих устройств должна производиться таким образом, чтобы они крепились одновременно к передней и к задней вертикальной раме, обеспечивая необходимую жесткость выдвижной стойки и передней панели. В выдвижной стойке могут размещаться электромеханические устройства при условии, что типы применяемых силовых кабелей по условиям изгиба позволяют осуществлять петлевую коммутацию. Для размещения БНК2 в стойке используются промежуточные рамки, которые крепятся к шпилькам на передней панели и к задней вертикальной раме. Все металлические детали стойки соединены между собой при помощи запрессованных в детали из алюминиевых сплавов стальных втулок для обеспечения необходимого переходного сопротивления. На уровне каждого БНК2 в задней вертикальной раме установлены зажимы заземления шасси блоков, сзади вверху - общий зажим заземления стойки с корпусом БНКЗ. Базовая НКЗ с выдвижными блоками предназначена для размещения БНК2 типа БУ1 и БУ2 и организации межблочного монтажа. Конструкция БНКЗ состоит из двух рам, изготовленных методом литья под давлением, связанных четырьмя профилями и обшивками. БНКЗ имеет приемную панель для размещения ответных частей кодовых упоров, соединителей и втулок для ловителей, стыкующихся с задней панелью БНК2, в случае использова- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 [58] 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
