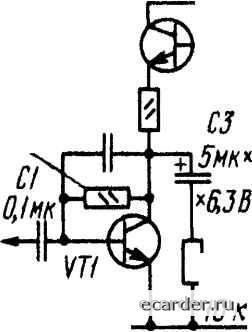

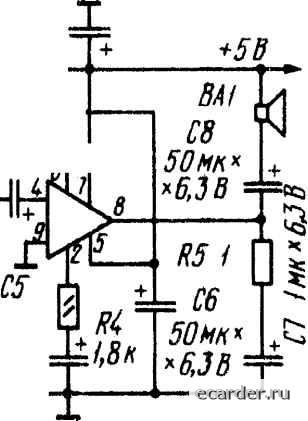

Слаботочка Книги Второй вариант усилителя отличается повышенной экономичностью. Для работы в его первом каскаде необходим транзистор с большим коэффициентом передачи тока, способный работать в режиме малых токов. Кроме указанного на схеме, можно использовать транзисторы КТ342А, КТ342Б и КТ3102 с индексами А - Е. Входное сопротивление усилителя - 10 кОм, ток, потребляемый его первым каскадом, - 0,3...0,5 мА. Конденсатор С2 предотвращает самовозбуждение усилителя на вьюоких частотах. Транзистор VT2 выполняет функции развязывающего фильтра в цепи питания транзистора VT1, Что позволило обойтись без дополнительного оксидного конденсатора и резистора. С9 SOMKxfiJB KT3i56 R2 Z,lH RI C2i80  BAI ШШКВ и lMK*6,3Bt:r 5 КТЗШ « 50MK Щ <6,ЗВ  В третьем варианте усилителя функции первого каскада выполняет интегральная микросхема DA1 на полевых транзисторах. Достоинство такого каскада - вьюокое входное сопротивление (оно определяется сопротивлением резистора R1 и в зависимости от требований может быть в пределах от нескольких десятков кОм до 1 МОм) и возможность одновременного использования в качестве усилителя напряжения АРУ (его снимают с выхода микросхемы DA1 через соответствующий фильтр). Все рассмотренные усилители при входном напряжении 30...50 мВ обеспечивают выходную мощность 0,1...0,12 Вт. Ток, потребляемый ими в режиме покоя, не превышает 3...4,5 мА , а при максимальной громкости - 40 мА. Полное описание этих схем приводится в [1 CI 30 мн R2 180 -CSD- С8 ЗОмкСВ. 1<50Ш16  г СЗ fMK*B,3B 5 ВА1 С7 SOmx 6,3в f,8K t 50мк*бД 6,3 В Простой усилитель звуковой частоты Основные технические характеристики: Номинальный диапазон частот, Гц ............................... 63... 12500 Номинальное входное напряжение, В ................................... 0,25 Номинальная входная мощность, Вт, на нагрузке сопротивлением 4 Ом при коэффициенте гармоник не более 1%............................... 2 Вход С 30.1 R1.1 wok М К5ШН1А 01 5,0>Ч5В ЮОк usro к R1.2UC1 сг U- 5,0* 25 в к правому каналу 500,0 *15В V7 КТ817Г С5 500,0У15 В KTSierbJ R 6.1 it? к RSIZk. л выходу правого канала ! С hf2,6B В1 ГД-8Е В2 ГД-8£ Схема одного из каналов усилителя мощности (второй ему идентичен) показана на рисунке. Как видно из схемы, каждый канал усилителя содержит всего два каскада. Первый из них выполнен на одной из половин сдвоенного интегрального усилителя А1 (в скобках указаны номера выводов другого усилителя микросхемы), второй - двухтактный эмиттерный повторитель - на комплементарной паре транзисторов V1, V2. Усилитель охвачен ООС по постоянному (делитель R5R4) и переменному (R5R3C2) напряжениям. Для регулирования тембра применена подключенная параллельно резистору R5 последовательная цепь R6.1C6R7, углубляющая ООС на высших частотах номинального диапазона. При установке движка переменного резистора R6.1 в нижнее (по схеме) положение частотно - зависимая ООС минимальна, и составляющие вьюших частот проходят на выход усилителя без ослабления. По мере передвижения движка вверх (также по схеме) глубина ООС на высших частотах увеличивается и составляющие этих частот ослабляются. Громкость регулируют сдвоенным переменным резистором R1, стереобаланс - резистором R2. От перегрузки при коротком замыкании в нагрузке выходные транзисторы защищает устройство ограничения выходного тока. 0 [1] 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
