Нагрузка УМЗЧ - громкоговоритель ВА1 - включена через разделительные конденсаторы С4, С5 между выходами плеч. Увеличив емкость этих конденсаторов до 2000...2200 мкФ можно сместить нижнюю границу номинального диапазона УМЗЧ в область частот 16...20 Гц.

Переменными резисторами R1 и RV (в другом канале) регулируют громкость звучания и устанавливают стереобаланс. Диоды VD1 - VD4 и VD5 - VD8 задают ток покоя транзисторов выходных каскадов и стабилизируют его при изменении температуры их переходов.

Если УМЗЧ предполагается использовать только с нагрузкой сопротивлением 4 Ом, в нем можно применить транзисторы серий КТ3107, КТ3108, КТ361 (VT1, VT7), КТ3102, КТ3117, КТ315 (VT2, VT8), КТ817 (VT3, VT5) и КТ816 (VT4, VT6).

Дроссель L1 наматывают проводом ПЭВ-2 диаметром 0,9...1,1 мм в один слой на ферритовом (400НН, 600НН) стержне диаметром 8 и длиной 16...20 мм. Полное описание принципиальной схемы усилителя приведено в [16\

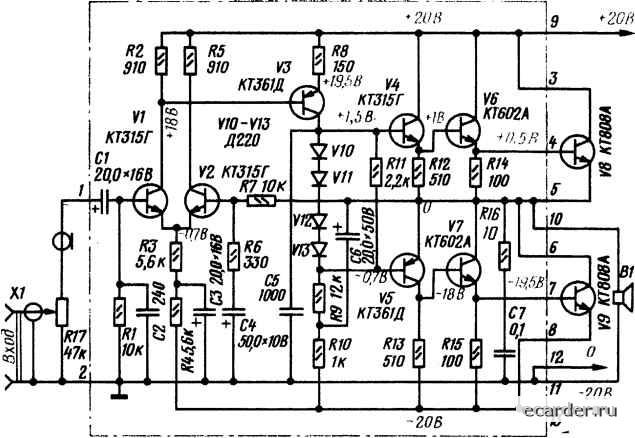

Усилитель мощности "Олимп-1

Основные технические характеристики усилителя мощности:

Номинальная выходная мощность ............................................ 10Вт

Максимальная .......................................................................... 25Вт

Диапазон эффективно воспроизводимых частот .... 20...40000Гц

Чувствительность при номинальной выходной мощности...... ЗООмВ

Общий потребляемый ток не более ..................................1,5А

ходное сопротивление усилителя.............................................10 кОм

Усилитель выполнен по схеме, которая является традиционной для большинства современных УНЧ: с двуполярным питанием и дифференциальным каскаде на входе.

Переменный резистор R17 на входе усилителя выполняет роль регулятора громкости. Низкочастотный сигнал, усиленный первым каскадом, подается с резистора R2 на базу транзистора V3 второго

каскада, а с его нагрузочного резистора R9 - на двухтактный усилитель на транзисторах V4 - V9. Динамическая головка В1 громкоговорителя преобразует усиленный сигнал в колебания звуковой частоты.

Диоды V10 - V13 в коллекторной цепи транзистора V3 и подключенный параллельно им резистор R11 образуют цепь, которая создает на базах транзисторов выходных каскадов начальное смещение, устраняющее искажения типа "ступенька". Одновременно диоды термостабилизируют режимы работы транзисторов. Конденсаторы 02, 05 и цепочка R16C7 предотвращают возбуждение усилителя на вьюших частотах звукового диапазона. Нагрузкой усилителя может быть громкоговоритель 6АС-2, 6МАС-4, 8АС-2, 10МАС-1М, а также самодельный , с сопротивлением 4...8 Ом. Описание усилителя, методика изготовления и настройки, чертежи печатных плат приведены в[17.

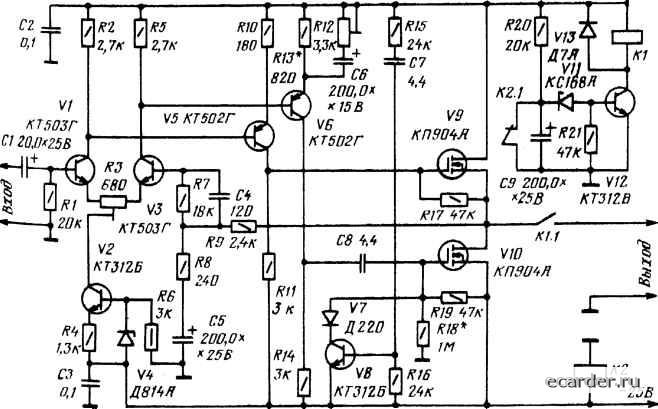

УНЧ с полевыми транзисторами

Основные технические характеристики усилителя:

Номинальный диапазон частот, Гц,............................... 20...20000

Номинальная выходная мощность , Вт,................................... 20

Коэффициент гармоник, %, ....................................................... 5

Номинальное входное напряжение, В......................................... 1

Отношение сигнал/шум (невзвешенное), дБ........................... 80

+25В

Усилитель состоит из входного дифференциального каскада (V1, V3) с источником тока в эмиттерной цепи (V2, V4), каскада усиления напряжения сигнала (V5, V6), выходного каскада (V9, V10) и двух реле времени (V8, V12).

Реле времени на транзисторе V8 предотвращает одновременное открывание транзисторов V9, V10 в момент включения питания и тем предупреждает выход их из строя. Реле времени на транзисторе V12 задерживает подключение громкоговорителя на время переходного процесса в усилителе (устраняет щелчок при
