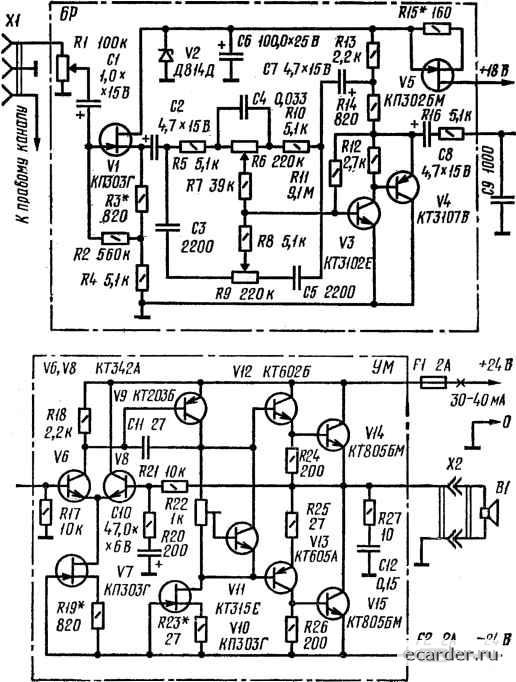

Слаботочка Книги  V15. Применение в усилителе мощности глубокой отрицательной обратной связи по постоянному току, осуществляемой через резистор R21, позволяет получить хорошую стабильность рабочей точки выходного каскада. Транзистор V11, который укрепляют на радиаторе одного из выходных транзисторов (V14 или V15), выполняет функцию термостабилизирующего элемента. Ток покоя транзисторов выходного каскада, равный 30 - 40 мА, устанавливают подстроечным резистором R22. Конденсатор С11 -элемент частотной коррекции усилителя. Цепь C12R27 обеспечивает усилителю устойчивость работы при отключенной нагрузке. Транзисторы КТ3102Е можно заменить на КТ342В с коэффициентом усиления не менее 400, транзисторы КТ3107В - на КТ361 с коэффициентом усиления не менее 80, КТ342А - на КТ315 с любым буквенным индексом. Вместо КТ805БМ можно использовать транзисторы серий П702, КТ802, КТ803, КТ808, КТ809, КТ812 с коэффициентом усиления не менее 35. Полевой транзистор КП302БМ можно заменить на КПЗОЗ. Описание усилителя приведено в [20 . HU202B Л Ж Л1
ГЗ 0,5А УМЗЧ с малыми нелинейными искажениями Основные технические характеристики: Номинальная выходная мощность на нагрузке 8 Ом, Вт ......... 25 Коэффициент гармоник, %, не более........................................0,003 Скорость нарастания выходного напряжения , В/мкс, не менее 40 Номинальное входное напряжение, В......................................... 0,7 УМЗЧ состоит из двухкаскадного усилителя напряжения (ОУ DA1, DA2) и собственно усилителя мощности (VT1-VT4). Каскады на ОУ DA1, DA2 питаются от идентичных источников, образованных элементами VD1,VD2, R6, R7, 06, 07 и VD3, VD4, R14, R15, 013, 014. Средние точки этих источников питания соединены с низкоомным делителем напряжения R5R12R20, подключенным к выходу УМЗЧ, чем обеспечивается подача отслеживающих потенциалов в каскады усилителя напряжения. Цепи R16C8 и R19C10 фильтруют напряжения, питающие первые каскады, от порождаемых сигналом нелинейных пульсаций в цепях питания выходного каскада. Каскад на ОУ DA1 охвачен местной ООС (R2, R4) и усиливает сигнал в 10 раз. Поскольку на выходе каскада имеется постоянное напряжение около 1 В, он отделен от входа ОУ DA2 конденсатором С5. Второй каскад (DA2) совместно с выходным (VT1 - VT4) усиливает напряжение сигнала только в 2 раза. Коэффициент усиления этого ОУ "расходуется", таким образом, только на линеаризацию выходного каскада. Выходной каскад представляет собой известный параллельный усилитель. Резисторы R17, R18, R25, R26 корректируют его АЧХ в области вьюших частот. В выходном каскаде можно использовать транзисторы указанных на схеме серий с индексом Г (статический коэффициент передачи тока транзисторов VT3, VT4 должен быть не менее 30). В усилителе напряжения возможно применение ОУ К140УД8, К544УД1, однако коэффициент гармоник в этом случае возрастет примерно втрое. Стабилитроны КС515А можно заменить двумя соединенными последовательно стабилитронами Д814А. Описание усилителя и его печатные платы описаны в [22 . 0 1 2 3 4 5 6 7 8 9 10 11 [12] 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
|||||||||||||
