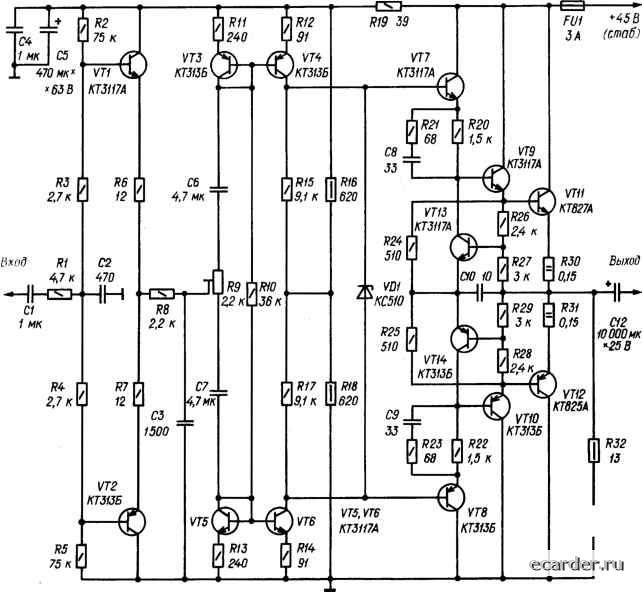

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 [14] 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 УМЗЧ без общей ООС Основные технические характеристики: Номинальный (на уровне-ЗдБ) диапазон частот, Гц .....10...630000 Максимальная выходная мощность на нагрузке сопротивлением 4 Ом при коэффициенте гармоник не более 0,5%, Вт ...... 25 Коэффициент гармоник при выходной мощности 12,5Вт, %,.........0,1 Номинальное входное напряжение, В .............................................2 Входное сопротивление, кОм .........................................................47 Выходное сопротивление , Ом ....................................................0,01 УМЗЧ состоит из трех каскадов: двухтактного эмиттерного повторителя, усилителя напряжения и выходного каскада с узлом компенсации (коррекции) нелинейных искажений. Эмиттерный повторитель (VT1, VT2) работает в режиме А и служит для обеспечения требуемого входного сопротивления УМЗЧ. Цепи R1C2 и R8C3 образуют ФНЧ второго порядка с частотой среза около 63 кГц. Цепи R21C8, R23C9 и конденсатор СЮ устраняют самовозбуждение, возникающее в следствие перекомпенсации на высших частотах. Описываемый УМЗЧ "мягко" ограничивает амплитуду выходного сигнала и не боится кратковременных коротких замыканий цепи нагрузки. Объясняется это тем, что выходного тока токового зеркала не хватает для вывода транзисторов VT11, VT12 из строя. Ток зеркала ограничен его током покоя и определяется сопротивлением резистора R10. Ограничение сигнала в этом каскаде наступает раньше, чем в выходном, а поскольку токовое зеркало ограничивает "мягко", то и УМЗЧ в целом делает это "мягче". Благодаря отсутствию общей ООС УМЗЧ не вносит динамических искажений и абсолютно устойчив при переходных процессах и работе на комплексную нагрузку. Искажения типа "ступенька", кроссоверные, коммутационные, а также "гладкие" нелинейные искажения и амплитудные потери снижаются узлом компенсации. К недостаткам описываемого УМЗЧ следует отнести небольшую выходную мощность, низкий коэффициент использования питающего напряжения, высокие требования к источнику питания (во избежание роста четных гармоник он должен быть стабилизированным). Выходную мощность можно повысить, подняв напряжение питания (возможно также применение двуполярного источника). стабилизированным напряжением можно питать не весь УМЗЧ, а только входной каскад и токовое зеркало. Вместо указанных на схеме транзистров КТ3117А можно применить транзистры серии КТ503, вместо КТ313Б - транзисторы серии КТ502. Подробно усилитель описывается в [23.  J CH ~Тд,047мк Параллельный усилитель в УМЗЧ Вниманию читателей предлагается схема усилителя мощности звуковой частоты (УМЗЧ), оконечный каскад которого (транзисторы VT9 - VT12) представляет собой параллельный усилитель. Улучшения амплитудной характеристики удалось достичь применением цепей П1, VH, VT5 Г VT2, VT3, V77 КТ515В VT6 КТ3107А VT8 КГ3102А VT9,VT12 KJB1BB то, т КТ819Б =5, 20К С1 1 МКЧ5В R2 150 н • С2 \А В5 НУ / 1 йЗ,9к 390Щ L Е9 390 R6 П5 R10 20 R11 /5 И 51 СЗ 500 мк R7 -6В 5,1 к YD2
R14 91 R15 100 рШ R12U\ Ш9к 390 L FU1 1А 25 В С4 0.1 МП 05 200мк<10& VTIO П16 100 Rt7 91 R18 91 Выход = C8 0,05 MK C6200mk10B C7 0.1 MK FU2 1A -25B R13 - R15C5 и R16 - R18C6, выполняющих функции генераторов стабильного тока в базовых цепях транзисторов VT11, VT12. Напряжения на конденсаторах С5 и С6 практически не зависят от уровня сигнала и равны примерно 8 В. Напряжения на эмиттерных переходах транзисторов VT11 и VT12 изменяются в пределах от 0,5 до 1,5 В, поэтому ток, например, через резистор R15 практически постоянен и в зависимости от амплитуды сигнала лишь 0 1 2 3 4 5 6 7 8 9 10 11 12 13 [14] 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
