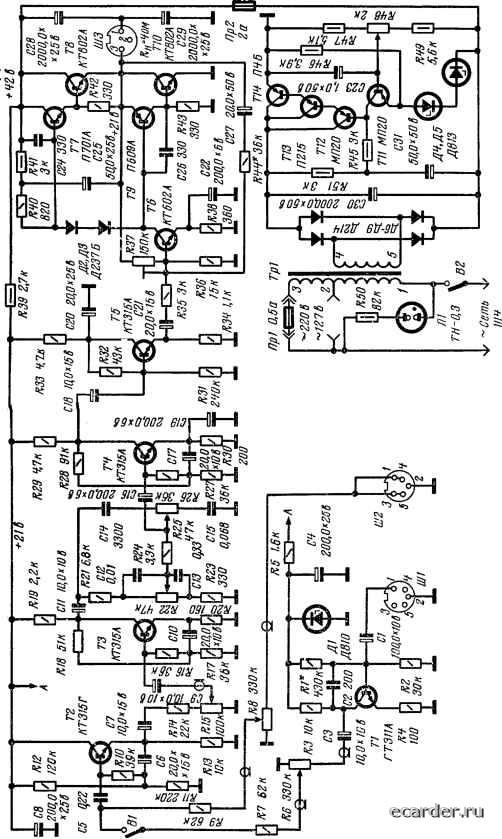

Слаботочка Книги УНЧ 35 Вт на транзисторах КТ802 Усилитель НЧ предназначен для совместной работы с радиоприемником, телевизором, магнитофоном, электропроигрывающим устройством и низкоомным микрофоном. Максимальная выходная мощность усилителя 35 Вт. Чувствительность усилителя со всех входов, кроме микрофонного, 200 мВ, чувствительность с микрофонного входа 3 мВ. Диапазон рабочих частот 20 - 20000 Гц. Неравномерность частотной характеристики 2,5 дБ на частоте 20 Гц и 1,5 дБ на частоте 20 кГц. Нелинейные искажения не превышают 1% во всем диапазоне рабочих частот. Пределы регулировки тембра на частоте 20 Гц от +20 до -22 дБ, на частоте 20 кГц от +17 до -22 дБ. Динамический диапазон 50 дБ. Входное сопротивление усилителя 300 кОм, с микрофонного входа 2 кОм. Выходное сопротивление усилителя 0,3 Ом. Сопротивление нагрузки 4 Ом. Каскады предварительного усиления выполнены на транзисторах Т1 - Т4. Транзистор Т1 работает в каскаде микрофонного усилителя. Усиление микрофонного каскада регулируется переменным резистором R6. При необходимости микрофонный усилитель может быть отключен выключателем В1, совмещенным с резистором R6. Тембр регулируется с помощью частотно - зависимых делителей напряжения. Переменным резистором R22 регулируется тембр низших звуковых частот. На этих частотах в верхнем по схеме положении движка резистора частотная характеристика имеет подъем, а в нижнем - завал. Переменным резистором R25 регулируют тембр высших звуковых частот. В верхнем по схеме положении движка этого резистора имеется подъем, а в нижнем -завал частотной характеристики. Для согласования низкоомного предоконечного каскада усилителя с предварительным усилителем используется эмиттерный повторитель, собранный на транзисторе Т5. Усилитель мощности выполнен на транзисторах Т6 - Т10 по двухтактной бестрансформаторной схеме с положительной обратной связью по питанию. Глубокая, порядка 20 дБ, отрицательная обратная связь по переменному току, напряжение которой с выхода усилителя через цепочку R44C27 подается на базу транзистора Т6, позволила улучшить качественные показатели, значительно уменьшив нелинейные искажения. Блок питания усилителя выполнен по компенсационной схеме с последовательным включением регулирующего элемента, представляющего собой составной транзистор Т12, Т13, Т14.  Применение составного транзистора позволяет значительно улучшить параметры стабилизатора и согласовать мощный регулирующий транзистор Т12 - Т14 с маломощным транзистором Т11 усилителя постоянного тока. Номинальное выходное напряжение стабилизатора 42 В. Максимальный ток, потребляемый усилителем, не превышает 1,25 А. Подробно усилитель описывается в [26 . Усилитель МОЩНОСТИ на интегральных ОУ Основные технические характеристики: Входное напряжение, В ........................................................... 0,775 Входное сопротивление, кОм ........................................................ 5 Номинальная выходная мощность, Вт, при сопротивлении нагрузки. Ом: 4 ............................................................................ 25...50 8 ................................................................................ 25...40 Номинальный диапазон частот, Гц ................................. 20...20000 Коэффициент гармоник, %, не более ........................................ 0,03 Относительный уровень шумов в номинальном диапазоне частот, дБ, не менее ................................................................................-95 Функции каскадов предварительного усиления сигнала по напряжению выполняют работающие в противофазе ОУ DA1 и DA2, первый из которых охвачен последовательной (R7, R3), а второй - параллельной (R8, R5) ООС. Выходной каскад собран на транзисторах VT2, VT3. Напряжение смещения обеспечивается генераторами тока, исключающими влияние нестабильности напряжения источника питания (-15В) на ток покоя выходных транзисторов. Температурная стабилизация тока покоя достигнута применением терморезистора R10, имеющего тепловой контакт с теплоотводом одного из транзисторов выходного каскада. Диоды VD1 и VD2 ограничивают отрицательное закрывающее напряжение (база - эмиттер) этих транзисторов на безопасном уровне. Величины нгапряжений источников питания и потребляемого тока для различных значений выходной мощности и сопротивления нагрузки приведены в [27]. Там же приводятся рисунки печатных плат усилителя. Транзисторы КТ827Б можно заменить на КТ827А и КТ827В, полевой транзистор КПЗОЗЕ - на КПЗОЗГ или КПЗОЗД. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 [16] 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
