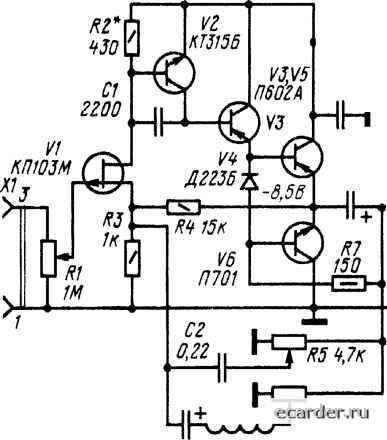

Слаботочка Книги встроенное в микросхему К548УН1А. Максимальное значение этого тока, как известно, равно 12 мА, поэтому коллекторные токи транзисторов VI, V2 не могут превысить предельно допустимых. Дроссель L1 намотан (до заполнения каркаса) проводом ПЭВ-1 0,5. В качестве магнитопровода применен сердечник Шбхб от выходного трансформатора карманного приемника. При сборке дросселя в магнитопроводе необходимо предусмотреть немагнитный зазор 0,1...0,2 мм. Описание этого усилителя и рисунок печатной платы приводится в [2 . Очень простой усилитель НЧ Основные технические характеристики: Номинальная выходная мощность усилителя...............................2Вт Коэффициент нелинейных искажений........................................0,5% Чувствительность усилителя .....................................................0,25 В Полоса пропускаемых частот..........................................20... 18000 Гц Неравномерность амплитудно - частотной характеристики .......1дБ Уровень фона .......................................................................... бОдБ Входное сопротивление ......................................................... 1Мом В усилитель введены регуляторы тембра, позволяющие изменять усиление на частотах 100 Гц и 7,5 кГц примерно на + -20 дБ. Усилитель собран на пяти транзисторах. Входной сигнал усиливается по напряжению каскадами на транзисторах VI, V2 и через эмиттерный повторитель на транзисторе V3 подается на двухтактный выходной каскад, собранный на транзисторах V5, V6 разной структуры. Нагрузка - динамическая головка В1. -17В 7-УЮД226Д ОД XJ  тО,0)(25В шоотв хг  4JX50B Чтобы устранить искажения типа "ступенька", характерные для подобных выходных каскадов, в цепь эмиттера транзистора V3 включен в прямом направлении диод V4, напряжение на котором обеспечивает нужное смещение между базами транзисторов V5 и V6. Для стабилизации режима работы выходных транзисторов, в усилитель введена обратная связь по постоянному напряжению через резистор R4. Этот же резистор входит в цепь обратной связи по переменному напряжению. Остальные цепи состоят из переменных резисторов R5, R6, конденсаторов 02, СЗ и катушки индуктивности L1. В усилителе могут быть использованы любые транзисторы серий КП103(У1); КТ315, КТ301 (V2); П601 - П606 (V3, V5); П701, КТ601, KT602(V6). Катушка L1 выполнена на кольце типоразмера К17,5x8x5 из феррита 2000НМ - она содержит 700 витков провода ПЭВ-2 0,12. Индуктивность катушки должна быть 0,6... 1 Гн. Печатная плата и методика настройки усилителя описаны в [3. Усилитель НЧ 8 Вт Усилитель НЧ мощностью 8 Вт предназначен для совместной работы с пьезоэлектрическим звукоснимателем при воспроизведении грамзаписи. Основные параметры усилителя: Номинальная выходная мощность, Вт ..........................................8 Полоса рабочих частот, Гц ...................................... 30... 18000 Коэффициент гармоник, % не более ...........................................1 Сопротивление нагрузки. Ом .................................................8 Чувствительность, мВ ...................................................180 Неравномерность характеристики в рабочем диапазоне, дБ........ 1 Уровень фона, дБ ......................................................-60 Диапазон регулировки тембра, дБ ...........................................16 Выходное сопротивление. Ом ................................................ 1 Регулятор громкости - резистор R1, регулятор тембра по высшим частотам - R6, по низшим R3. Транзисторы ТЗ - Т5 установленны на радиаторах площадью не менее 50 кв.см. Силовой трансформатор Тр1 - ТА11 - 127/220 - 50. Его можно изготовить самостоятельно, взяв сердечник Ш 16x25. Сетевая обмотка трансформатора содержит 1800 витков провода ПЭВ-2 диаметром 0,64 мм. Резистор R17 - проволочный, имеет 10 витков никелинового провода диаметром 0,3 мм, намотанных на резисторе ВС-0,25. Полное описание усилителя приведено в [4 . 0 1 [2] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
