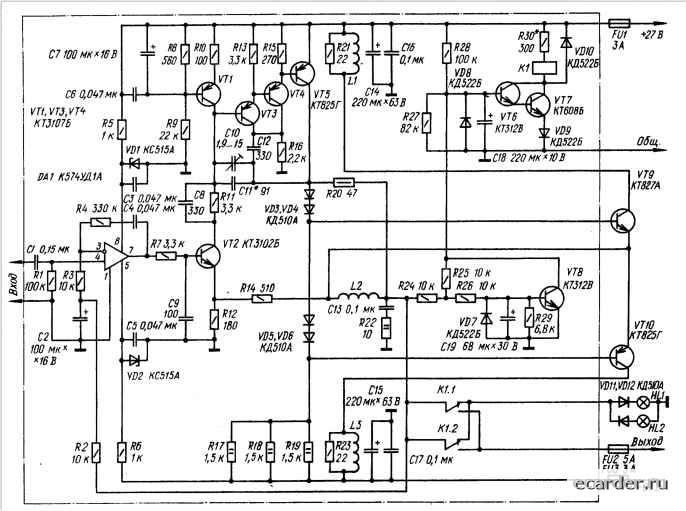

Слаботочка Книги УМЗЧ с выходным каскадом на полевых транзисторах Основные технические характеристики: Номинальная (максимальная) выходная мощность , Вт .. 45(65) Коэффициент гармоник, %, не более,.................................... 0,01 Номинальное входное напряжение , мВ ............................ 775 Номинальные диапазон частот, Гц, ......................... 20...100000 Скорость нарастания выходного напряжения, В/мкс, ................60 Отношение сигнал/шум, дБ ..................................................... 100 RJ 300 . KT3W2BM 15,6 Б RZ ЮО Вход ® R3 зТзкХ. I т 68 ни 1я I? АЛ3016 WhLZ АЛЗО.76 VDI НД52}А HT3I08A  CZ ю ш mziA VTJ T3I01R vd4 msziA ж RU 51 УТ4 KTJI08A CI 0,3jmh Rl won
 R4 ?K ~I5B R5 4,jk -m-4 RI4 IK Rl 1,6 k R6 430 C3 0,1 mk VOJ КД521А V05 mziA Ж RI3 Шк OD4 VT5 Kn9IZ6 43D- RIZ 6,8 k Vre НП9126 Кт49Д2А] FUl JA Выход и I мкГи C4 0,1 m к RIG !0 -32 В RI5 IK FU2 JA Входной каскад усилителя выполнен на ОУ DA1. Для увеличения амплитуды выходного напряжения применено управление выходными транзисторами УМЗЧ по цепям питания ОУ. Выходной сигнал снимается с положительного вывода питания DA1 и через включенный по схеме с ОБ транзистор VT1 подается на один из входов дифференциального каскада на транзисторах VT2, VT4. На второй его вход поступает стабилизированное напряжение с делителя, образованного диодами VD2 - VD5 и резистором R13. Описываемый усилитель не требует принятия каких - либо специальных мер для защиты выходных транзисторов от коротких замыканий в нагрузке, поскольку максимальное напряжение между истоком и затвором только в два раза превышает это же напряжение в режиме покоя и соответствует току через выходной транзистор примерно 9 А. Такой ток примененные транзисторы надежно выдерживают в течение того времени, которое необходимо для перегорания предохранителей и отключения УМЗЧ от источника питания. Катушка L1 намотана в один слой на тороидальном каркасе с наружным диаметром 20, внутренним 10 и высотой 10 мм и содержит 28 витков провода ПЭВ-2 1,0. В УМЗЧ желательно использовать ОУ КР544УД2А, как самый широкополосный отечественный ОУ с внутренней частотной коррекцией. Транзисторы КТ3108А заменимы КТ313А, КТ313Б, а КП912Б - КП912А и КП913, КП920А. Рисунок печатной платы и методика настройки приведены в [32. Высококачественный усилитель мощности При проектировании описываемого ниже усилителя за основу был взят усилитель "Квод - 405", удачно сочетающий в себе высокие технические характеристики и схемную простоту. Структурная схема усилителя в основном осталась неизменной, исключены лишь устройства защиты транзисторов выходного каскада от перегрузки. Практика показала, что устройства такого рода не исключают полностью отказов транзисторов, но нередко вносят нелинейные искажения при максимальной выходной мощности. Ток транзисторов можно ограничить и иначе, например, используя защиту от перегрузки по току в стабилизаторах напряжения. В то же время представляется целесообразной защита громкоговорителей при выходе из строя усилителя или источников питания. Для улучшения симметрии усилителя выходной каскад выполнен на комплементарной паре транзисторов, а для уменьшения нелинейных искажений типа "ступенька" между базами транзисторов VT9, VTIO включены диоды VD5, VD6. При этом обеспечивается достаточно надежное закрывание транзисторов выходного каскада в отсутствие сигнала. Незначительно изменена входная цепь. В качестве сигнального использован неинвертирующий вход ОУ DA1, что позволило увеличить входное сопротивление усилителя (оно определяется сопротивлением резистора R1 и равно 100 кОм.) Следует, однако отметить, что и в неинвертирующем варианте устойчивость усилителя остается высокой. Для предотвращения щелчков в громкоговорителях, обусловленных переходными процессами при включении питания, а также для защиты громкоговорителей от постоянного напряжения при выходе из строя усилителя или источников питания применено простое, хорошо зарекомендовавшее себя устройство (VT6 - VT8), используемое в промышленном усилителе "Бриг - 001". При срабатывании этого устройства загорается одна из ламп HL1, HL2, сигнализируя о наличии на выходе усилителя постоянного напряжения той или иной полярности. В основном схема описываемого усилителя не отличается от схемы усилителя "Квод -405". Катушки намотаны проводом ПЭВ-2 1,0 на каркасах диаметром 10 мм и содержат: L1 и L3 - по 50 витков (индуктивность - 5...7 мкГн), L2 - 30 витков (3 мкГн).  0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 [20] 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
