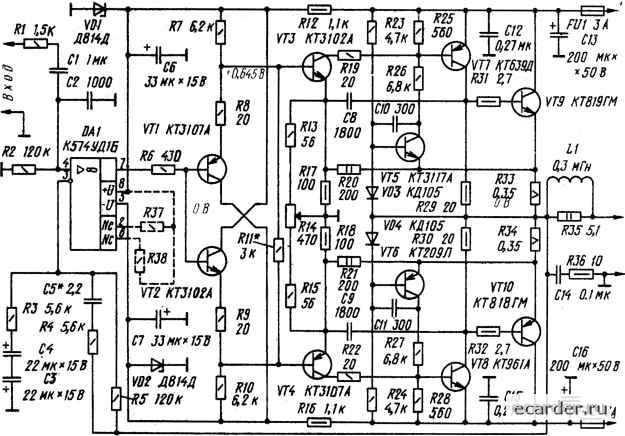

Слаботочка Книги обеспечить стабильное напряжение база - эмиттер транзисторов VT3, VT4 при изменении температуры. Резистором R14 устанавливается симметрия плеч выходного каскада усилителя. Подробное описание схемы приводится в [35.  Простой усилитель мощности Основные технические характеристики: Входное напряжение, В ..............................................................1,8 Входное сопротивление, кОм .....................................................10 Номинальная выходная мощность, Вт, ......................................... 90 Номинальный диапазон частот, Гц ................................ 10...20000 С1 iMK Ш Wh Ь Вход R2 Wk Ю WOK H fH -Ч31- HCZb C4 550 m\7 Rd 2JH Ш9Гтт \7Д9Г C222  C5 560. VTI НТ50Щ 2 и It W2M8fa E9 2JK  16 0,1 MH W4RCK7A 12HT50. FUf4A Ш OJ VTJ НТ825Д Выход R5 Ik  RH fK\ mii6 R{4 e J W24A , -JOB Коэффициент гармоник, %, на частоте, Гц: 200 .................................................................................... 0,01 2000 ............................................................................ 0,018 20000 ............................................................................... 0,18 Относительный уровень шумов , дБ, не более ......................... -90 Скорость нарастания выходного напряжения, В/мкс ................. 17 Усилитель мощности состоит из каскада усиления напряжения на быстродействующем ОУ DA1 и выходного камскада на транзисторах VT1 - VT4. Транзисторы комплементарной пары предоконечного каскада (VT1 - VT2) включены по схеме с общей базой, а оконечного (VT3 - VT4) - с общим эмиттером. Такое включение мощных составных транзисторов оконечного каскада обеспечивает усиление сигнала не только по току, но и по напряжению. Симметричность плеч выходного каскада способствует снижению вносимых усилителем нелинейных искажений. С этой же целью он охвачен цепью общей ООС, напряжение которой снимается с выхода усилителя и через резистор R3 подается на неинвертирующий вход ОУ. Конденсаторы С4, 05, шунтирующие резисторы R6, R7 снижают искажения типа "ступенька". Цепь R12C6 предотвращает самовозбуждение усилителя в области высших звуковых частот и повышает устойчивость его работы при реактивном характере нагрузки. Коэффициент усиления зависит от соотношения сопротивлений резисторов R2, R3. При указанных на схеме номиналах он равен 10. Для питания усилителя подойдет любой нестабилизированный двуполярный источник напряжением 25...45 В. Вместо транзисторов КТ503Д можно использовать КТ503Е, вместо КТ502Д - КТ502Е. Транзисторы КТ827Б и КТ825Д можно заменить составными из транзисторов КТ817Г + КТ819ГМ и КТ816Г + КТ818ГМ соответственно. Описание усилителя и рисунок печатной платы приводится в [36. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 [22] 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
