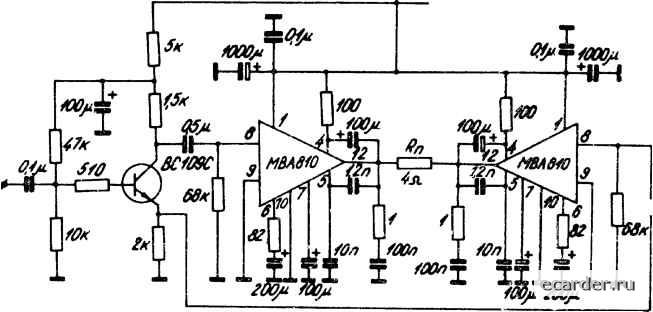

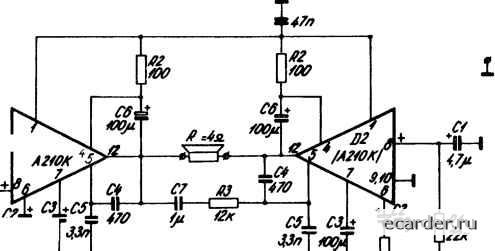

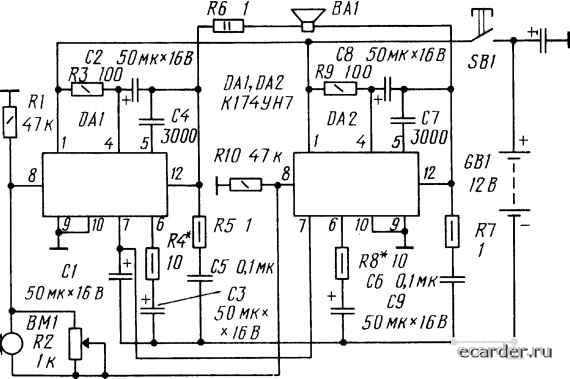

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [25] 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 ДЭМШ -1А. Сопротивления резисторов R4, R8 подбирают в зависимости от чувствительности используемого микрофона, но они обязательно должны быть одинаковыми. Соединение друг с другом седьмых выводов микросхем DA1, DA2 улучшает симметрию усилителя по постоянному току. Резистор R6 несколько уменьшает ![]() выходную мощность усилителя, но зато увеличивает его надежность. Описание усилителя приводится в [38. Мостовые усилители на ИМС 174УН7 В этих схемах применено мостовое включение ИМС, когда одна микросхема усиливает отрицательные полуволны сигнала, а другая - положительные. В первом случае роль фазоинвертора выполняет первая ИМС, с выхода которой сигнал подается на вход второй ИМС. Во второй схеме фазоинвертором служит транзистор, с которого противофазные сигналы подаются сразу на оба усилителя. Выходная мощность мостовоых усилителей - около 10 Вт при напряжении питания 13,5 В и сопротивлении нагрузки 4 Ом. Чувствительность усилителей на уровне 100 мВ. Микросхемы, естественно установлены на радиаторах. ![]() ![]() Стереоусилитель на ИМС TDA 2005. Принципиальная схема усилителя не имеет каких - либо особенностей, при напряжении питания 13,5 В усилитель развивает мощность 2 х 10 Вт на нагрузке 1 Ом. Схема очень удобна для встраивания в импортные автомобильные магнитофоны взамен вышедшего из строя УНЧ. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [25] 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
|
