1000 МКФ/16В ОИ мкФ

0,22мкФ 7 1

1000 мкФЛбВ

-°

[Выход Рлш

Выход npf*a. 1,0 Ом

DA1 TDA2005,A2005V (TDA2004)

U 0,1 мкФ

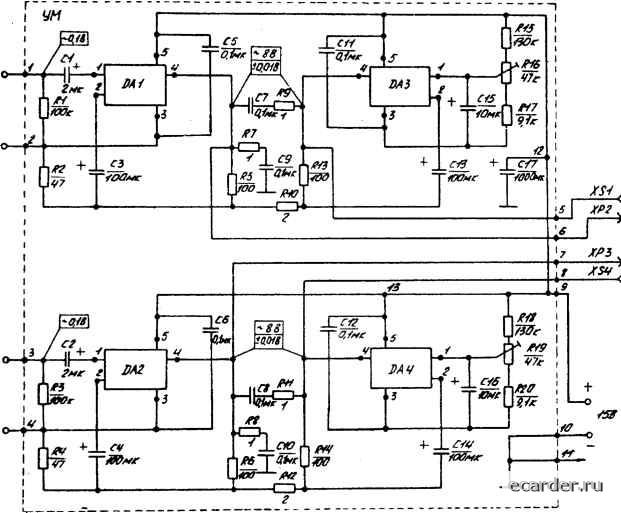

Мостовой УНЧ на микросхемах 174 УН14.

paduamoflci

Усилитель выполнен на четырех микросхемах 174УН14, (по 2 шт. на канал). За счет мостового включения удалось довести мощность до 20 Вт. Баланс моста производят резисторами R16, R19. Микросхемы установлены на радиаторе (корпусе) автомобильной магнитолы. Для улучшения отдачи на низких частотах следует зашунтировать цепи питания УНЧ конденсаторами 4000 мкф непосредственно у выводов ИМС.

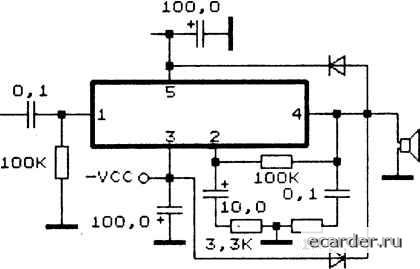

Усилитель на ИМС К174УН19 (TDA2030)

ч-VCC О

IN>

ft2030

К174УН19

LM1875

TDA2006

TDA2030

TDA2030A

TDA2040

TDA2CI40A

MPC1238

Усилитель питается двуполярным напряжением 7 - 18 В, выходная мощность 15 Вт на нагрузке4 Ом, ток покоя около 60 мА. Диоды -любые кремниевые универсальные.

Усилитель на ИМС AN 7171

Выходная мощность усилителя 2X12 Вт при напряжении питания 15 В, сопротивление нагрузки 4 Ом, ток покоя - 80мА.
