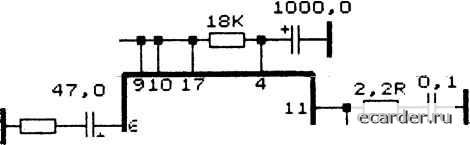

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 [27] 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 +VCCO- 0* 220R 180К 100,0 = IN R > SIR dH7 0,47 O, 47 iSOK IN L > 100,0 0,1 220R 1000,0 + AN7171 100,0 4 15 14 13 10 5 2,2R ° R RL 2,2R 0, 1 2,2R 0, 1 L RL 2, 2R 0, 1 300R Усилитель на ИМС TA8205, TA8210 Эта микросхема содержит сдвоенный мостовой усилитель низкой частоты с выходной мощностью 2 X 15 Вт (2 X 20 Вт для ТА8210) при напряжении питания 13,5 В и сопротивлении нагрузки 4 Ом. Ток покоя микросхемы - 120 мА. В состав этой серии микросхем входит ИМС ТА8221Н, в которой также реализованы два усилителя НЧ, включенные по другой, счетверенной схеме, что позволяет ей развивать мощность до 50 Вт на канал при напряжении питания всего 12 - 15 В. Схема включения этой ИМС такая же, как и у ТА8205. +VCCO ![]() 220R IN R >- 0,47 0, 47 IN L > 220R KIH6205 KIA6210 TA8205 ТЙ3210 47,0 13 14 P RL
220, 0 Усилители НЧ большой мощности на интегральных микросхемах Вышеописанные ИМС, не смотря на свои высокие параметры, не являются лидерами в мире усилителей, в последнее время появилось большое количество малогабаритных интегральных усилителей с выходной мощностью до 1000 Вт и более. Вряд ли радиолюбителям в своей практике приходится заниматься конструированием аппаратов подобного класса, но тем не менее, приведем практическую схему включения таких усилителей. IN > 100,0 rO+VCC 100,0 lOOR iOOR 10,0 -VCC 18C0 0,047 47, 0 2,7K STK03CI STK05S STK07S STKG77 STK07S STK080 STK082 STK083 STK0S4 STКО86 Усилители на ИМС серии STK.....имеют почти одинаковые схемы включения и отличаются выходной мощностью и напряжениями питания. Более подробно об этих усилителях можно узнать в [39.
