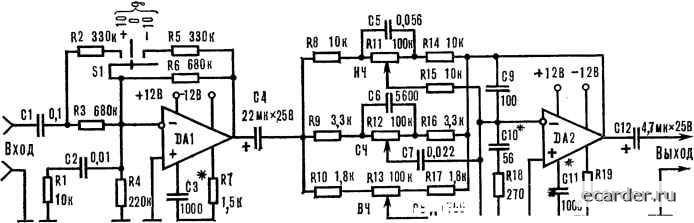

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 [29] 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 Трехполосный регулятор тембра выполнен на базе инвертирующего сумматора на ОУ К140УД1А и предназначен для работы в высокачественных усилителях НЧ. Основные технические характеристики регулятора: Максимальный коэффициент передачи в полосе частот 20...20000 Гц при неравномерности АЧХ 0,5дБ ........... 1 Максимальная амплитуда выходного напряжения, В .........3,3 Отношение сигнал/шум при входном напряжении 1В , дБ ... 76 Коэффициент гармоник, % ..............................................0,1 Устройство состоит из трех RC-фильтров и суммирующего их выходные напряжения инвертирующего сумматора на ОУ А1. Фильтр R1C1R5C5R7 выделяет низкочастотные составляющие сигнала, R2C3C6R8 - среднечастотные, а C2R3R4C4R6C7R9 -высокочастотные. Частоты раздела фильтров примерно 150 и 5000 Гц. Уровни сигналов, поступающих на вход ОУ А1, регулируют переменными резисторами R7 - R9. Для повышения плавности регулирования номиналы резисторов R10 - R12 выбраны близкими к номиналам переменных резисторов R7 - R9. В регуляторе тембра можно использовать любые ОУ серий К140 и К153, разумеется, с соответствующими цепями коррекции и напряжениями питания. Переменные резисторы R7 - R9 группы В. При необходимости число полос регулирования тембра может быть уменьшено или увеличено. Однако оно не должно превышать 5...6, так как иначе из - за недостаточно вьюокой добротности RC-фильтров их АЧХ будут излишне перекрываться, что ограничит возможность регулировки тембра в соседних полосах. Подробное описание этой схемы можно найти в [42 . C10,25 Н5д6к K11WK кг ЧЪк СдбдОО С?, 2200 С5 O.Z5 С6 0,015 Z4 то квгц  т -6.ЪВ КП А1 ПК К1ШД1А Трехполосный эквалайзер с пассивными фильтрами на операционных усилителях. Этот эквалайзер выполнен на двух операционных усилителях. Оба ОУ включены по схеме инвертирующих усилителей, когда входной сигнал и сигнал обратной связи подают на инвертирующие входы, а неинвертирующие входы усилителей заземляются. Переключателем S1 можно изменять чувствительность входного усилителя в пределах 10 дБ. В эквалайзере можно применить ОУ К140УД6, К140УД7, не требующие внешних цепей коррекции. Подробнее эта схема описана в [4Т. 3)A1,J)A2 «A739  C8jj 4700 Трехполосный регулятор тембра с изменяемой частотой регулирования. Устройство состоит из трех соединенных последовательно идентичных звеньев, отличающихся только частозадающими элементами моста Вина R5C4R6R7R8C5. Номиналы конденсаторов моста для соответствующих полос частот приведены в таблице. Частоты регулирования АЧХ в пределах указанных в таблице полос выбирают сдвоенными переменными резисторами R6R7, требуемый подъем или спад АЧХ (+-14дБ) на этих частотах устанавливают переменными резисторами R4. Входное сопротивление устройства - 56кОм. Подробное описание схемы приведено в [43.
