е-44<м

0,05 1

С9,а0 }00,050В

Д2-Л5 нйгогв

иг 200н сг

~ггФ0 Ajoo .f4g

ггоо

С5т,

Н8 68

Т1НПЮЗИ Т2 т08В ТЗ KT8Q1B Т4 ГТ806В Т5 КТШб

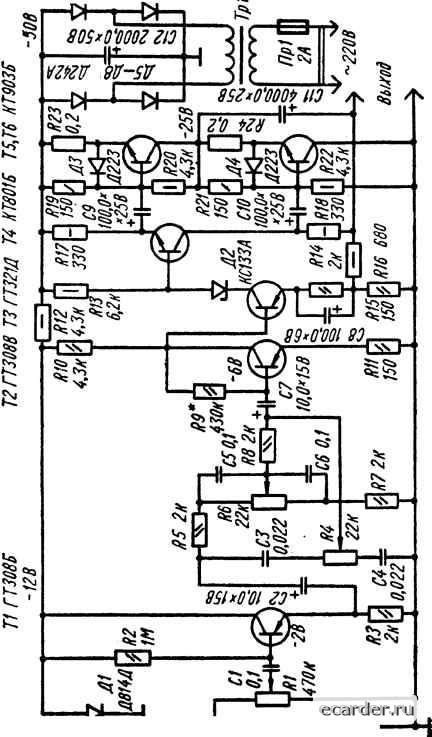

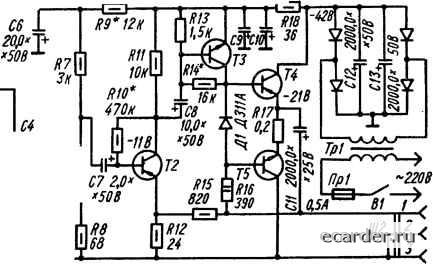

Широкополосный УНЧ на 8Вт

Широкополосный усилитель рассчитан на совместную работу с электропроигрывающими устройствами, снабженными пьезоэлектрическим звукоснимателем.

Основные параметры усилителя:

Номинальная выходная мощность, Вт .............................................8

Полоса рабочих частот при номинальной выходной мощности и

неравномерности частотной характеристики +-1 дБ........... 15...60000

Сопротивление нагрузки. Ом ......................................................12

Чувствительность , В ....................................................0,18

Коэффициент гармоник, %..................................................................1

Диапазон регулировки тембра, дБ ...................................................16

Уровень фона, дБ ........................................................................-65

Первый каскад усилителя для увеличения входного сопротивления выполнен по схеме эмиттерного повторителя. Цепи частотной коррекции (регулировки тембра) собраны на резисторах R4 - R7 и конденсаторах СЗ - 06. Второй и третий каскады на транзисторах

Т2, ТЗ - усилители напряжения. Фазоинвертор собран на транзисторе Т4 по схеме с разделенной нагрузкой. Двухтактный выходной каскад на высокочастотных транзисторах Т5, Т6 работает в режиме класса В. Выходные транзисторы выдерживают кратковременные короткие замыкания нагрузки, так как их базовые токи ограничиваются резистором R18. Усилитель охвачен глубокой отрицательной обратной связью, напряжение которой снимается с выхода усилителя и через резистор R6 подается в цепь эмиттера транзистора ТЗ.

Питается усилитель от сети через выпрямитель , выполненный на диодах Д5 - Д8. Напряжение на выпрямитель подается со вторичной обмотки понижающего сетевого трансформатора. Радиаторами выходных транзисторов служит алюминиевое шасси усилителя, причем транзистор Т5 должен быть изолирован от шасси с помощью тефлоновой прокладки толщиной 50 мкм. Транзистор Т4 установлен на небольшом цилиндрическом радиаторе. Трансформатор Тр1 выполнен на сердечнике Ш32х32 с окном 16x48 мм. Сетевая обмотка содержит 900 витков провода ПЭВ-1 диаметром 0,41мм, вторичная - 160 витков провода ПЭВ-1 диаметром 0,8 мм. Схема усилителя подробно описывается в [5 .

90JfS>
