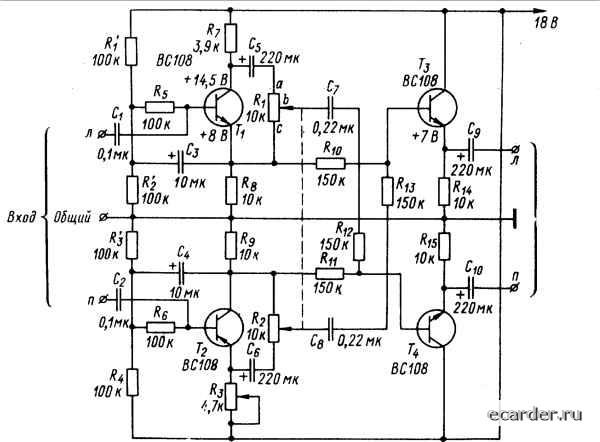

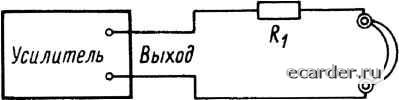

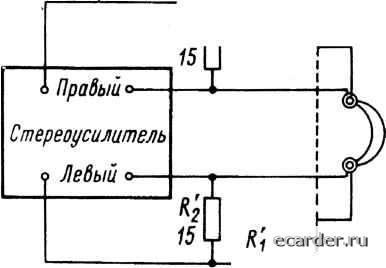

Слаботочка Книги Компенсатор "Суперстерео Схема отличается тем, что при регулировании двойным потенциометром R1 - R2 можно достигнуть очень широкого диапазона компенсации - от монофонического воспроизведения до нормального стереофонического и даже до полностью скомпенсированного "суперстерео". Выходное напряжение с Т1 (Т2) подается на потенциометр R1 (R2), верхний конец которого связан с коллектором (его напряжение находится в противофазе с входным напряжением), а нижний конец - с эмиттером (его напряжение - в фазе с входным напряжением). В соответствии с положением подвижного контакта потенциометра к базе транзистора Т4 от левого канала поступает скомпенсированное напряжение, более или менее сфазированное с основным сигналом в правом канале. Так как кроме основного сигнала здесь существует и паразитный сигнал от левого канала, то путем подбора соответствующего положения подвижного контакта можно обеспечить точную компенсацию паразитного и дополнительно введенного сигналов. Два потенциометра R1 и R2 расположены на одной оси и имеют линейную характеристику. При положении подвижного контакта между точками а и b на другой канал поступает противофазное компенсирующее напряжение и компенсатор работает в режиме "суперстерео". При нахождении подвижного контакта между точками b и с компенсатор будет работать в режиме нормального стерео, а при самом низком положении, в точке с, на другой канал поступает синфазное полное напряжение и воспроизведение будет монофоническим. С помощью подстроечного потенциометра R3 создается предварительное выравнивание усиления в двух каналах. При напряжении питания 18 В этот компенсатор потребляет ток 3...5 мА. Полное описание схемы приведено в [52 .  - Выход Приставки для смешивания фазы к стереотелефонам. Самый простой способ регулировки баланса без изменения фазы сигналов показан на схеме. Потенциометр R3 имеет сопротивление, приблизительно в четыре раза большее сопротивления головных телефонов. Если сигналы, поданные от левого в правый канал и обратно, проходят через трансформатор 1:1, то получается изменение фазы на 180 градусов. Смешивание регулируется двойным потенциометром R4 - R4 (R4=R4=10R3).  Телефон R, Rj 600 -HZZHIZ] 100 у  cm-CD 100 Rj 600 Телефон T R: Правый Стереоусилитель о Левый си-  Телефон и все-таки эти схемы не создают идеальных условий прослушивания: отсутствуют возможности изменять фазу двух 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 [35] 36 37 38 39 40 41 42 43 44 45 46 47 |
