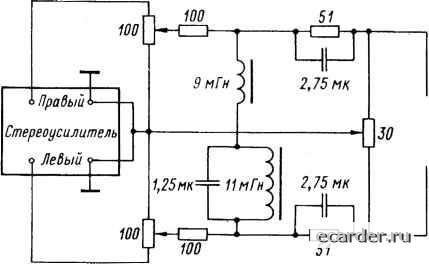

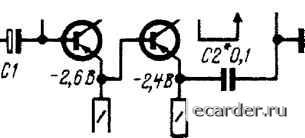

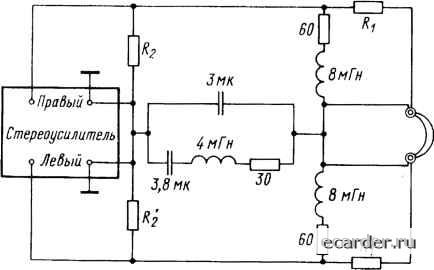

Слаботочка Книги дополнительных сигналов в зависимости от их частоты. Решение этой проблемы дано фирмой CBS. Частотно - зависимое изменение фазы и смешивание сигналов достигается наличием селективных элементов в общем проводе для двух телефонов. На рисунке показана схема промышленного смесителя -дефазатора для стереофонических головных телефонов типа CFN -1 фирмы "Jensen". Прибор оформлен в виде приставки и подключается между выходом стереоусилителя и головными телефонами.  Телефон  Л ]) Телефон Устройство для получения стереоэффекта Устройство для получения псевдостереоэффекта представляет собой фазоинвертор, позволяющий изменять фазу высокочастотных составляющих сигнала в одном из каналов двухканальных звуковоспроизводящих установок. Работает оно от источника монофонического сигнала с выходным напряжением 1 В. На вход левого канала сигнал поступает непосредственно с выхода источника сигнала, а на вход правого - через фазовращающее устройство, выполненное на трех транзисторах Т1 - ТЗ. Первый и третий транзисторы работают в согласующих каскадах, а второй в фазоинверторе. Равенство усиления каналов на средних частотах устанавливают, подбирая сопротивление резистора R9. Частотный диапазон, в котором происходит сдвиг фаз, можно изменять с помощью переменного резистора R6. В среднем положении этого резистора сигналы обоих каналов синфазны на частотах 300 - 500 Гц и противофазны на частотах 6000 - 7000 Гц. Область изменения фазы можно сдвинуть в сторону более высших или более низших частот, изменяя соответствующим образом емкость конденсатора 02. Описание устройства приводится в [54 . Регулятор ширины стереобазы Леббш /<анал > TJ-T5 МПП 1,гм 2,5мА 1,6 к 390п Кб 20п   5 10,0 пв кг 12н Од -2,63 10,0*126 ± прадый напал 10,0123 Основные технические характеристики регулятора следующие: Номинальное входное напряжение, В ..................... 0,5 Коэффициент гармоник, % не более .......................... 0,3 Входное сопротивление, кОм, не менее ............................. 47 Выходное сопротивление, кОм, не более .............................8 Номинальный диапазон частот, Гц ..................... 20...20000 Каждый из каналов устройства состоит из эмиттерного повторителя (VT1, VT2), аттенюатора (R5, R6), активного полосового фильтра (VT3, VT4) и аналогового суммирующего усилителя (VT5, VT6). Эмиттерные повторители согласуют выходное сопротивление предшествующего воспроизводящего устройства с малым входным сопротивлением аттенюаторов. С их выходов сигналы правого и левого каналов через согласующие RC - цепи R10R19C13 и R20C14 поступают на входы суммирующих усилителей (VT5, VT6), где складываются с инвертированными сигналами левого и правого каналов соответственно, поступившими с выходов полосовых фильтров (VT3, VT4). АЧХ фильтров формируются элементами R6, 06, 08, R9 (в правом канале) и R8,C7,R11, 09 (в левом). Переключателем SA2 регулятор расширения стереобазы можно исключить из тракта. Сигнал на выход устройства будет поступать с выходов эмиттерных повторителей на транзисторах VT1, VT2. При включенном режиме расширения стереобазы и замкнутых контактах выключателя SA1 регулятор превращается в панорамный синтезатор. В этом случае входы эмиттерных повторителей оказываются включенными параллельно, а цепь сигнала первого канала - соединенной с общим проводом. В результате на выход правого канала проходят составляющие сигнала, попавшие в полосу пропускания полосового фильтра (250...2500 Гц). В левом же канале эти составляющие компенсируются, поэтому АС этого канала излучает составляющие средних частот , а правого - низших и высших. При прослушивании монофонического сигнала это позволяет исключить локализацию источников звука и получить эффект панорамного (объемного) звучания. Рисунок печатной платы регулятора приводится в [55. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 [36] 37 38 39 40 41 42 43 44 45 46 47 |
