Слаботочка Книги Вход 4,7 к 6,8к 6,8к 4,7 к 12 н 3,9 к + 18В IВыход ЗЗк 1к .50 м к X 1 1 Активный разделительный фильтр ВЧ / НЧ Современные громкоговорители (акустические системы) содержат, как правило, пассивные RC фильтры, разделяющие воспроизводимую полосу частот на две-верхнюю и нижнюю. Функции разделительного фильтра с большим успехом выполняют также и фильтры активные. Транзистор V1 работает в качестве фазовращателя с усилением, равным 1. Противофазные напряжения возникают на резисторах R3 и R4. Неинвертированный сигнал, снимаемый с эмиттера V1, подается на следующий каскад V2. Он пропускает средние и высокие частоты, задерживая низкие. Частоту среза выбирают около 3 кГц, крутизну - около 12 дБ на октаву. Третий каскад (V3) пропускает низшие частоты. Изменяя емкости конденсаторов С2, 03, регулируют частоту раздела фильтра. К фильтру подключают два УНЧ, работающих каждый на свою систему громкоговорителей. Подробно фильтр описывается в [58\ > + 9B
> VI ЮОК 320L-M 220 К 150к R13 4.7н ЮОКУЗ

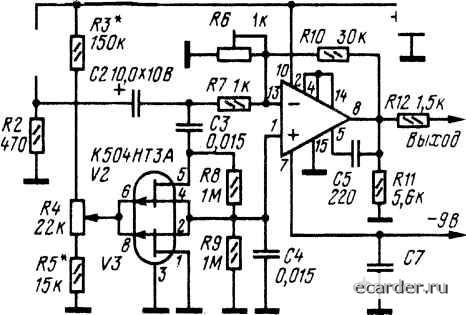

У1.ЛЗВС109 Активный режекторный фильтр с электронной перестройкой Основные технические характеристики: Диапазон перестройки фильтра, Гц ......................... 20...20000 Подавление сигнала на частоте режекции, дБ.................5...35 Коэффициент уселения, дБ ................................................ 30 Коэффициент гармоник фильтра вне полосы режекции при входном напряжении 50мВ, % .................. 0,1...0,3 Сопротивление нагрузки, кОм, не менее............................ 6...7 Ток, потребляемый от источника питания, мА:................ 5...6 Первый каскад фильтра выполнен на транзисторе VI, представляет собой потоковый повторитель с большим входным и малым выходным сопротивлениями. Сигнал с выхода повторителя поступает на входы ОУ А1: на инвентирующий через делитель напряжения R7R6, а на неинвертирующий - через мост Вина, образованный конденсаторами СЗ, 04 и сопротивлениями каналов полевых транзисторов V2, V3. Резисторы R8, R9 выравнивают сопротивления плеч моста на низких частотах. Изменяют частоту режекции переменным резистором R4. Широкий диапазон перестройки фильтра (10 октав) удалось получить благодаря применению полевых транзисторов, сопротивления каналов которых изменяются в нужных пределах при изменении напряжения на затворах от 0,8 до 1,9В. Требуемая точность работы моста достигнута применением матрицы, состоящей из двух полевых транзисторов с близкими параметрами. Полевой транзистор КПЗОЗГ можно заменить транзистром этой серии с буквенным индексом Б, В, Д и Е. Вместо указанной на схеме транзисторной матрицы К504НТЗА допустимо использовать матрицы серий К504НТ1, К504НТ2 и К504НТЗ. Можно применить и матрицу КПС104 с любым буквенным индексом, но на затворы ее транзистров следует подать отрицательное напряжение смещения. ОУ К284УД1А можно заменить другим ОУ с входным сопротивлением не менее 1 МОм. В этом случае резистор R9 следует подобрать таким, чтобы суммарное сопротивление входа ОУ и резистора R9 было равно 1 МОм. Рисунок печатной платы фильтра приводится в [59. кптг Вход /FV-J I А1 KZdwA оого.отв С1 0,015 R1 1М  2о,отб 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 [38] 39 40 41 42 43 44 45 46 47 |
