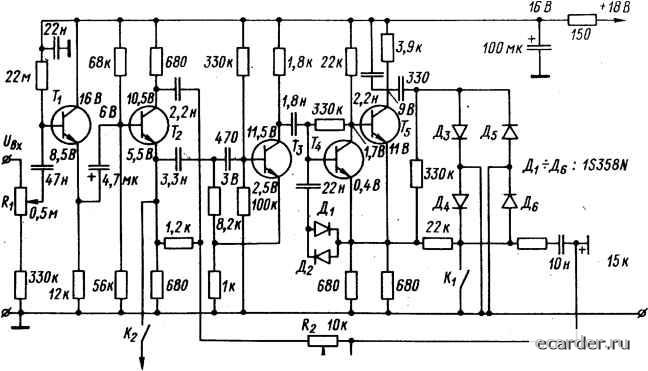

Слаботочка Книги Шумоподавитель предназначен для эффективного подавления шумов в паузах между фонограммами. К входным зажимам блока подключается выход стереофонического источника -магнитофона, проигрывателя, тюнера. С выхода сигнал передается на вход стереоусилителя. Выключателем К1 система может быть отключена. С помощью потенциометра R1 регулируется уровень входного сигнала в канале. Аналогичный потенциометр имеется и в другом канале. Оба независимо регулируют входные уровни. Подаваемый на вход сигнал U вх может составлять от 0,4 до 4 В. Входное сопротивление щумоподавителя - более 470 кОм, а выходное - 20 кОм. С помощью встроенного в блок индикатора уровня можно контролировать уровень сигнала и потенциометром R1 регулировать так, чтобы он не превышал допустимого предела. Схема использует принцип активной фазовой компенсации. На выходе второго каскада сигнал разделяется на два сигнала: с коллектора Т2 один следует по чисто активному пути на выход схемы. С помощью R2 можно регулировать амплитуду этого сигнала. Второй сигнал берется с эмиттера Т2, усиливается и симметрично ограничивается диодами Д1 и Д2. С выхода Т5 сигнал поступает в "сердце" схемы, регулирующей выходной уровень в зависимости от уровня и частоты поступающего сигнала. Далее сигнал идет на диоды Д4 и Д6, рабочая точка которых определяется постоянной составляющей сигнала, продетектированного диодами ДЗ и Д5. Частота этого сигнала вьюокая и определяется емкостью разделительного конденсатора 330 пФ. Шумоподавляющее действие схемы начинается с частоты 4,5 кГц и меняется в зависимости от уровня синала. При напряжении 1 В на входе и частоте 1 кГц затухание составляет О дБ, т.е. на выходе мы имеем 0,775 В. При снижении входного сигнала до - 40 дБ затухание на 12 кГц составляет 1,5 дБ, а при снижении до - 54 дБ-достигает 15 дБ. Полное описание этого устройства приводится в [62 . 2SC693F 2SC536F 2SC536F 2SC536F 2SC536F  120k Ивых К индикатору Устройство защиты громкоговорителей. Простейшее устройство, схема которого здесь описывается, может быть использовано для защиты от перегрузок любых громкоговорителей мощностью от 15 до 150 Вт. Напряжение на входы устройства подается с выходов стереофонического усилителя мощности. Если выходная мощность, например в правом канале, превысит допустимый уровень, то выпрямленное диодом VI напряжение на конденсаторе С1 откроет однопереходный транзистор V3, что, в свою очередь, переведет в проводящее состояние тиристор V6. При этом сработает реле К1, контакты которого обесточат громкоговорители. Аналогичным образом работает устройство и при перегрузке в левом канале. После устранения причины перегрузки для восстановления нормальной работы достаточно кратковременно нажать кнопку S1. Уровень срабатывания устанавливается раздельно в каждом канале резисторами R3 и R4. В устройстве защиты можно использовать диоды КД521А, транзисторы КТ117А, тиристоры КУ101, КУЮЗ и любое реле, рассчитанное на коммутацию токов 2...5 А и имеющее напряжение срабатывания не более 7 В. Устройство подробно описывается в [63 . R1 W0 ЮО v3 2n2646 Я4 100 Й2 100 С1 ОМ С2 0,22 R5 2204 И7100 из и т V6 2N5Q60 810 100 ВБ220и2Ы2в46 K7.Z Пятиканальный микшерный пульт Пульт [64] предназначен для взыскательных Hi-Fi любителей, которые делают записи студийного типа. Микшерный пульт состоит из трех основных схем: предусилителя, смесителя и усилителя с частотной коррекцией, так что он в сущности представляет собой хороший стереопредусилитель, непосредственно связанный с оконечным каскадом. Каждый канал микшера содержит по два предусилителя коррекции, построенных согласно стандарту RIAA. Если элементы этого предусилителя имеют допуск не больше 2%, то полученная частотная характеристика будет отличаться от стандартной кривой RIAA не более, чем на 1 дБ. Микрофонный предусилитель обеспечивает линейную частотную характеристику до 18 кГц. Смесительный каскад с транзисторами Т11 и Т12, и аналогичный ему каскад для второго входа проигрывателя относятся к активному типу. Регуляторами R1 - Rl и аналогичными R3 - R3 для второго входа плавно дозируются сигналы, подаваемые для смешивания. Режим работы транзисторов в смесительном каскаде подбирается с помощью подстроечного 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 [40] 41 42 43 44 45 46 47 |
