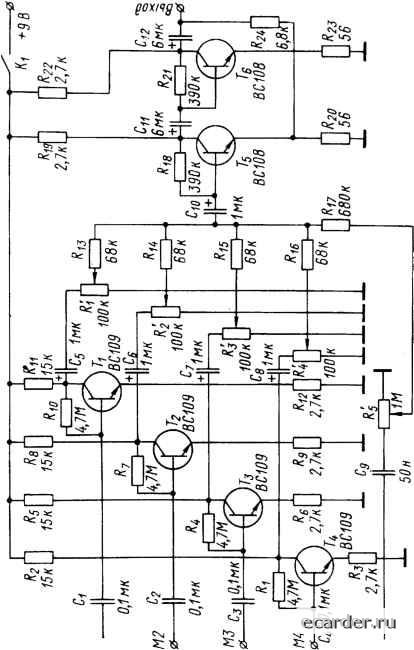

Слаботочка Книги потенциометра сопротивлением 2 кОм. После смесительного каскада следуют два усилительных канала - левый и правый, в которых предусмотрены стандартные регулировки: стереобаланса R4 - общий регулятор уровня смешанного сигнала R5 - R\ коррекции по низким и высоким частотам R6 - R6 и RT - RT. Диапазон регулировки двух последних регуляторов 18 дБ .  0Q -fii Микшерный пульт для дискотеки Двенадцатиканальный микшерский пульт выполнен на элементной базе, применяемой в современной бытовой аппаратуре. В каждом канале пульта имеются отдельные регуляторы громкости, тембра низких и высоких частот, уровня сигнала, поступающего на ревербератор. В устройстве есть и общие органы управления уровнями громкости и реверберации. Десяти полосный эквалайзер имеет частотный интервал через актаву в диапазоне от 31 до 16000 Гц. Номинальный уровень выходного сигнала - 0,775 В, количество выходных гнезд - 2. Сигналы от микрофонов поступают на входные гнезда XI - XI2 и усиливаются предварительными усилителями блока Б1, выполненными на шести микросхемах К548УН1А (в каждом корпусе по два независимых усилителя) с уровнем собственных шумов 0,6 -0,7 мкВ. Коэффициент усиления этого блока, равный 200, определяют величины резисторов R2.1 и R4.1. Конденсатор С3.1 корректирует частотную характеристику усилителя. С выхода Б1 сигнал поступает на блок Б2 регулировки тембра, в котором применены 12 операционных усилителей типа К140УД6. Действие регуляторов основано на изменении частотно - зависимой отрицательной обратной связи между инвертирующим входом и выходом ОУ А1.2. Переменный резистор R3.2 регулирует тембр по низшим частотам, а R5.2 - по высшим. В среднем положении регуляторов коэффициент передачи каскадов равен 1. На выходе каждого канала темброблока включены по два переменных резистора (всего их 24) - R8.2 изменяет уровень сигнала, поступающего на ревербератор, а R9.2 - громкость. Обработанные по тембру и уровню низкочастотные колебания со всех каналов поступают на блок БЗ, состоящий из двух смесителей на операционных усилителях А1.3 и А2.3 типа К140УД6. На первый смеситель через резисторы R1.3 - R12.3 подаются напряжения звуковых частот с регуляторов громкости, а через резистор R13.3 туда же приходит сигнал с потенциометра R28.3 установки уровня общей реверберации. На второй смеситель через резисторы R15.3-R26.3 поступают с регуляторов реверберации НЧ колебания, которые с выхода А2.3 подают через потенциометр R29.3 установки уровня суммарного сигнала на гнездо XI3 для подключения магнитного или пружинного ревербератора. с выхода смесителя А1.3 сигнал поступает на блок Б4 - эквалайзер, выполненный по схеме активных фильтров с применением операционных усилителей К140УД6. Между входами ОУ А1.4 включены десять переменных резисторов R3.4 - R12.4, к средним выводам которых подсоеденены активные фильтры А2.4 - А11.4. Частоты их настройки определяют номиналы конденсаторов СА и СБ. Применение активных фильтров вместо LC контуров уменьшило габариты устройства, позволило эффективно регулировать усиление во всем диапазоне звуковых частот. С эквалайзера сигнал поступает через регулятор громкости R15.4 на выходные гнезда Х14 и Х15, а затем по экранированному кабелю его подают на усилители мощности. Второе гнездо можно использовать для подключения монитора (маломощного усилителя), позволяющего исполнителям прослушивать самих себя на сцене, а основную акустическую систему вынести ближе к зрительному залу. Блок питания Б5 вырабатывает стабилизированное напряжение +-15 В, выходное значение которого зависит от тока, протекающего через транзисторы V9.5, VI 0.5 и резисторы R5.5, R6.5. Его величину подбирают с помощью резисторов R1.5, R2.5. Транзисторы V11.5 - VI 4.5 включены по схеме эмиттерного повторителя. В микшерском пульте установлены 27 переменных резисторов -регуляторов уровня реверберации и громкости с логарифмической характеристикой и 34 переменных резистора с линейной характеристикой - регуляторы тембра и эквалайзера типа СПЗ-12 или СПЗ-30. Силовой трансформатор мощностью 15-25 Вт, напряжение на вторичной обмотке 2x17В. Транзисторы VI3, VI4 стабилизатора установлены на радиаторах. Полностью описание пульта и рисунки печатных плат приводятся в [65. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 [41] 42 43 44 45 46 47 |
