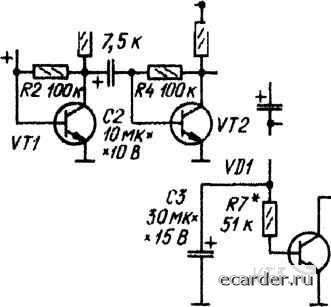

Слаботочка Книги транзистор V3. Внутреннее сопротивление перехода коллектор-эмиттер зависит от напряжения, подаваемого на базу. Это явление и происходит при нажатии кнопки S1.2. Длительность действия эффекта зависит от емкости конденсатора С8 (переключатель S2 в верхнем по схеме положении). В нижним положении S2 "квакушка" работает в автоматическом режиме. На транзисторах V2 и V5 собран симметричный мультивибратор, вырабатывающий импульсы с частотой 2 - 15 Гц. При нажатой кнопке S1 переменное напряжение с коллектора V5 через сглаживающий фильтр R14, R15, С9 поступает на базу V3, что приводит к периодическому изменению его внутреннего сопротивления. На слух эффект воспринимается как звучание гитары с ревербератором. При помощи переменного резистора R15 можно менять в широких пределах тембр звучания прибора при работе в автоматическом режиме. Резистором R6 регулируют частоту колебаний мультивибратора, а R17 - громкость. Резистор R4 - имеет смысл заменить на переменный. Тогда можно будет в широких пределах варьировать глубину обратной связи и соответственно глубину эффекта "ВАУ". Описания приставок приведены в [66 Генератор автовибрато для гитары - соло Устройство состоит из генератора инфранизкой частоты на транзисторах VT4, VT5, входного усилителя на VT1, VT2 и транзистора VT3, который исполняет функции регулируемого резистора в частотозадающей цепи генератора. Генератор собран по традиционной схеме с фазосдвигающей цепью C5C7C8R9R10R12VT3. В паузе, пока входной сигнал отсутствует, колебания в генераторе не возникают, так как сопротивление транзистора VT3 велико. Сигнал, поступающий от звукоснимателя гитары, после усиления и выпрямления диодами VD1, VD2 подаеися на базу транзистора VT3. На выходе выпрямителя включен конденсатор СЗ. В момент появления звукового сигнала конденсатор СЗ бьютро заряжается и открывается транзистор VT3. Генератор начинает работать с максимальной частотой и амплитудой. По мере затухания амплитуды входного сигнала конденсатор СЗ Ш Q) CO (D < H Ь О 7 О О О CD -О оу О < i со о со а -о со 0) о Ф ? -С Q) о CD О сг ш рлл 1-к усилителю- ШЮн преобразователю R5 7,5к  С4 ЮмкЧОВ % т 1 /5/г R1A 12 к С9 /Омк* 40 В 50мкЧ58 RH 12 к выход 5мк*15& 5мк15В Ri2 2jK ..Частот"* SA1 служит для переключения генератора с автоматического на ручной режим. В обоих режимах пределы изменения частоты генератора 3...15 Гц. Подробное описание генератора приведено в 671. Приставка FUZZ и WAU к бас - гитаре Предлагаемое устройство [68] ярко реализует эффект "щелчка" практически вне зависимости от качественных показателей усилителя. Работа прибора основана на принципе разделения высоких и низких частот непосредственно в гитаре и смешения сигнала после его раздельной обработки. Как правило, бас - гитара имеет два звукоснимателя. Один расположен около "кобылки" (он - то и быдет вырабатывать "щелчок"), а другой - у грифа инструмента. С него снимается низкочастотная составляющая сигнала. Каждый звукосниматель подключен к отдельному предварительному усилителю, а затем смешанный сигнал поступает на усилитель мощности. Чтобы получить эффект "жесткой атаки", нужно изменить схему включения звукоснимателей. R2 и R3 - регуляторы низких и вьюоких частот соответственно. В схеме приставки использованы элементы "wau" и "fuzz". К "wau" -блоку, выполненному на транзисторах V1 и V4, подключают низкочастотный звукосниматель. Переменный резистор R5, меняющий резонансную частоту усилителя, служит регулятором тембра по низким частотам. R4 - регулятор уровня низкочастотной составляющей сигнала. Для получения эффекта "жесткой атаки" вьюокочастотный звукосниматель подключают к "fuzz" - устройству на транзисторах V2, V3, V5. Чтоб оно не затягивало звук, конденсатор 02 имеет небольшую емкость, поскольку "жесткая атака" должна продолжаться возможно более короткое время. Тембр "щелчка" регулируют переменным резистором R15 , а громкость R16. Желаемую окраску тембра устанавливают непосредственно перед исполнением. На усилителе "выводят" низкие частоты и регулируют громкость и тембр вьюокочастотной составляющей. Затем регуляторами тембра НЧ усилителя и "wau" - блока устанавливают уровень низких частот. В процессе игры тот или иной тембр 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 [43] 44 45 46 47 |
