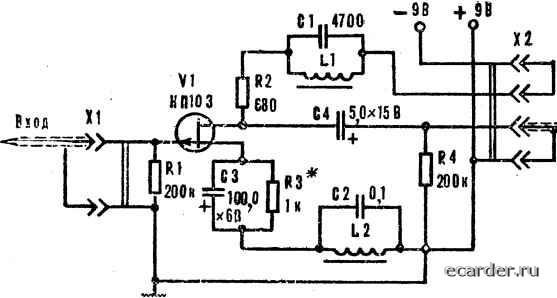

Слаботочка Книги дополнительно подбирают с помощью переменных резисторов R2 и R3 непосредственно на гитаре. Каждый блок настраивают отдельно, "Fuzz" - блок работает с большим переусилением, поэтому в нем следует применять малошумящие транзисторы. Величину конденсатора С2 подбирают в конце настройки. Его емкость зависит от мощности звукоснимателя гитары и колеблется от 500 до 1500 пФ. В устройстве применены стандартные радиодетали. Катушка L1 имеет индуктивность 1-1,5 Гн. Прист авка "Бустер- si Бас" для гитары  Качество звучания бас - гитары улучшается, если эффективно воспроизвес ти низкие частоты (основной тон) и форманту высоких частот в диапазоне 2 - 5 кГц для подчеркивай ия атаки и подавить в определенн ой степени обертона в диапазоне средних частот 500 -1000 Гц. Эту задачу решает предлагаемая электронная приставка «бустер - бас» [69. Бустер содержит однокаскадный усилитель на полевом транзисторе КП103К,(Л,М) с двумя резонансными фильтрами L1, С1 (настроен на частоту примерно 2,8 кГц и дает подъем усиления в 10 - 15 раз), L2, С2 (на частоте резонанса около 500 Гц дает ослабление усиления в 2 - 3 раза). Входное сопротивление бустера 200 кОм, рассчитано на подключение любой гитары. Коэффициент усиления на низких частотах составляет примерно 1. В качестве катушек L1, L2 индуктивностью 1Гн используют вторичную обмотку переходного трансформатора СТ-1А от радиоприемника "Соната". Можно их намотать на ферритовом конце марки К20х12х6 500 витков провода ПЭВ 0,1-0,12.  Выход Приставка - делитель частоты к электрогитаре Приставка на 5 транзисторах, схема которой описана ниже, используется совместно с усилителем НЧ сольной электрогитары. Осуществляя деление частоты сигнала на октаву, устройство дает возможность получить дополнительно к звучанию гитары различные звуковые эффекты. Вход приставки присоединяют к выходу каскада предварительного усиления НЧ, включение ее в нужный момент времени производится ножной педалью. Работа приставки происходит следующим образом. Сигнал после предварительного уиления (амплитудой 0,1 - 0,3 В) подают на вход эмиттерного повторителя (собранного на транзисторе Т1), обеспечивающего усиление сигнала по мощности. Усилитель -ограничитель, собранный на транзисторах Т2, ТЗ, осуществляет двухстороннее ограничение сигнала, превращая его в прямоугольные импульсы, независящие от формы и амплитуды входного напряжения. Сформированные таким образом прямоугольные импульсы дифференцируются затем цепочками С5, R9 и С6, R13; а их передними фронтами запускается триггер, собранный на транзисторах Т4, Т5. Таким образом двум периодам входного напряжения будет соответствовать один период напряжения, сформированного триггером. Для улучшения условий работы триггера запуск последнего происходит через разделительные диоды Д1, Д2. Диоды автоматически открываются напряжением, подаваемым с коллекторов транзисторов Т4, Т5, в моменты времени, когда последние находятся в закрытом состоянии. Постоянные времени коллекторно - базовых цепей триггера выбраны так, чтобы обеспечить его надежную работу в диапазоне частот звучания гитары, простирающемся от 80 до 1500Гц. Когда переключатель П1 находится в крайнем правом положении, на выходе приставки появится напряжение прямоугольной формы, соответствующее "жесткому" регистру, в другом положении переключателя выходной сигнал интегрируется цепью R18, С8 и полученное напряжение треугольной формы соответствует "мягкому" регистру. Полное описание приставки приводится в [70. Tj103NU7Q уОЗМтО ТзЮЗМиЮ ЩЗНи70 TsW3NU70 3,ЭК ypot +106 0,22 ггок ггок 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 [44] 45 46 47 |
