Автоматическая "ВАУ" - приставка

В обычном устройстве такого рода частоту подъема частотной характеристики для подчеркивания того или иного участка спектра звукого сигнала регулируют, как правило, переменным резистором, управляемым педалью. В описываемой приставке это происходит автоматически после каждого достаточно сильного удара по струнам гитары. В зависимости от положения переключателя SA2 подъем частотной характеристики смещается либо в сторону более высоких частот и обратно, либо наоборот, в сторону более низких. Приставку можно использовать и в обычном режиме, управляя педалью переменным резистором R22.

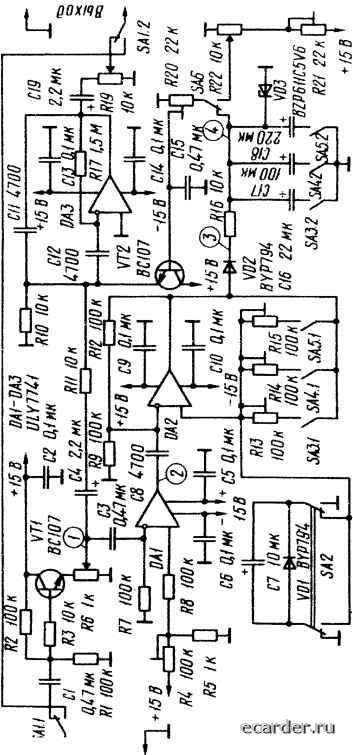

Устройство состоит из эмиттерного повторителя, выполненного на транзисторе VT1, компаратора на ОУ DA1, одновибратора на ОУ DA2 и активного управляемого напряжением узкополосного фильтра на ОУ DA3 и транзисторе VT2.

При работе с приставкой движок переменного резистора R6 устанавливают в такое положение, чтобы при определенной силе удара по струнам амплитуда сигнала на выходе эмиттерного повторителя равнялась 150 мВ. Именно на такой (и, естественно, больший) уровень реагирует компаратор DA1. Резкий спад его выходного напряжения запускает одновибратор (DA2), на выходе которого включен формирователь напряжения (R16, 016 - 018), управляющего активным фильтром. Максимальное напряжение на конденсаторах 016 - 018 ограничивает стабилитрон VD3. Необходимую длительность выходного импульса одновибратора подбирают подстроечными резисторами R13 - R15. В качестве управляемого резистора фильтра использовано сопротивление эмиттерного перехода транзистора VT2, а это сопротивление изменяется под действием напряжения, приложенного к его эмиттерному переходу. Коэффициент передачи фильтра на квазирезонансной частоте - 28 дБ. Выходное напряжение регулируют переменным резистором R19. Подробнее о работе приставки описывается в [7Т.

дохд

Список литературы, использованной при составлении сборника:

1. Усилители НЧ для миниатюрных радиопреимников. Радио 1985г. №10 Стр.55.

2. Простой усилитель звуковой частоты. Радио 1983г. №8 Стр.41.

3. Очень простой усилитель НЧ. Радио 1982г. №9 Стр.51

4. Усилитель низкой частоты на 8 Вт. В.В.Фролов "Радиолюбительские схемы" Стр.47.

5. Широкополосный УНЧ. В.В. Фролов "Радиолюбительские схемы" Стр.52.

6. Стереоусилитель на 10 Вт. МОДЕЛИСТ КОНСТРУКТОР 1986г. №8 Стр.21

7. Широкополосный симметричный УНЧ, 10 Вт. Р.1988 №3 стр.4.

8. Усилитель НЧ 12 Вт на транзисторах П217. МОДЕЛИСТ КОНСТРУКТОР 1978

№4 Стр.40.

9.Усилитель мощности на полевых транзисторах. Радио 1986г. №9 Стр.38.

10. Усилитель НЧ 12 Вт. Радио 1984г. №11 Стр.33.

11. Усилитель с автоматической стабилизацией тока покоя. Радио, 1988 г. №4 стр.51.

12. Усилитель с нестандартным включением ОУ. Радио 1988г. №6 Стр.55.

13. УМЗЧ для автомагнитолы. Радио 1990 №9 Стр.53.

14. Усилитель мощности без динамических искажений. В ПОМОЩЬ РАДИОЛЮБИТЕЛЮ №71 Стр.17.

15. УМЗЧ с глубокой ООС. Радио 1989г. №10 Стр.56.

16. Мостовой УМЗЧ для автомобильной магнитолы. Радио 1989г. №11 Стр.87.

17. Усилитель мощности «Олимп-1». Радио 1981г. №1 Стр.53.

18. УНЧ с полевыми транзисторами. Радио 1983г. №2 Стр.55.

19. Усилитель мощности с электронной защитой. Радио 1982г. №1 Стр.52.

20. Усилитель НЧ 25 Вт. В ПОМОЩЬ РАДИОЛЮБИТЕЛЮ №76 Стр.35.
