39 В cmaff.

Ш ДВ14Б

W211 ктозм

6,8к УТ1 КТ315И

т 820

УТ12 КП904А

R235I 31Ь-

RZf 820 R250,5

С6 ЮОмНубВ -398

24 8

-24 В

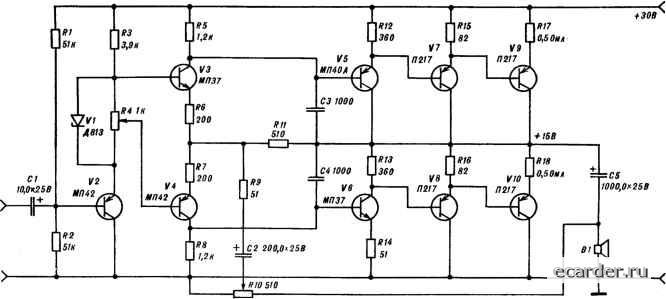

Усилитель НЧ 12 Вт на транзисторах П217

На рисунке представлена полная принципиальная схема усилителя низкой частоты, выполненного с применением германиевых транзисторов серии П214 - П217. Его выходная мощность при сопротивлении нагрузки 6 Ом составляет около 12 Вт. С помощью переменного резистора R4 ток выходных транзисторов устанавливают равным около 100 мА.

Переменным резистором R10 регулируют величину обратной связи. Коэффициент усиления по напряжению этого каскада равен 3 - 7. Описание этого усилителя можно найти в [8 .

Полевые транзисторы в мостовом УМЗЧ.

Принципиальная схема усилмителя мощности с МДП транзисторами в выходном каскаде приведена на следующем рисунке.

Его основные технические характеристики:

Номинальное входное напряжение, В........................................... 0,5

Входное сопротивление, кОм ...................................................... 5

Номинальная выходная мощность на нагрузке 8 Ом, Вт .......... 12,5

Номинальный диапазон частот , Гц.................................... 20...20000

Коэффициент гармоник, % не более .........................................0,01

Относительный уровень шумов , дБ, не более ........................... -95

Скорость нарастания выходного напряжения, В/мкс, не менее .. 20

Вход

С1 2мп

RI 15К

С2 0,0U1MH

VT2 КПВОЯ RIdZOO

R3WK

СЗ 0,ОШК

-15В

RS IK

КЦ510Я КС518Д

R6 1к

-15В

vn кпзогл

RIO IK

Ц 1К

I-133-

Rk WK

R15 10

СВ

0,1 mW

R5Z0K

П67ИД1Б

С50,07МК

vvj кс518л

КД510Л R1 200

to -

-153

VT3 КП904Л

8 ¥

Каскад усилителя по напряжению собран на работающих в противофазе бьютродействующих ОУ DA1 и DA2, один из которых охвачен цепью последовательной (R7, R3), а второй - параллельной (R8, R4) ООС. Выходной каскад выполнен на МДП - транзисторах VT2, VT3. Напряжение смещения обеспечивает генератор тока на транзисторе VT1. Цепи VD1VD2 и VD3VD4 защищают затворы МДП - транзисторов от пробоя. Для исключения самовозбуждения усилителя параллельно нагрузке подключена цепь R15C6. УМЗЧ хорошо подавляет синфазные помехи и питается от нестабилизированного источника. Вместо ОУ К574УД1Б в устройстве можно применить К140УД11 или К544УД2 (с любым буквенным индексом). В крайнем случае можно использовать ОУ К153УД2, К153УД6, К553УД2 с соответствующими цепями коррекции, однако такая замена может привести к значительному увеличению нелинейных искажений на высших частотах. Стабилитроны КС518А можно заменить на КС512А, КС515А,
