КС211Е, КС212Е; диоды КД510А на КД509А, КД522А, КД522Б. В генераторе тока можно использовать транзисторы КПЗОЗ с индексами Г, Д, Е, в выходном каскаде - КП904Б или КП901А, КП901Б. Следует отметить, что в последнем случае существенно снизится номинальная выходная мощность, однако ее легко повысить, увеличив число транзисторов в каждом плече до двух. Все остальные подробности изготовления и настройки описываются в [9 .

Усилитель НЧ

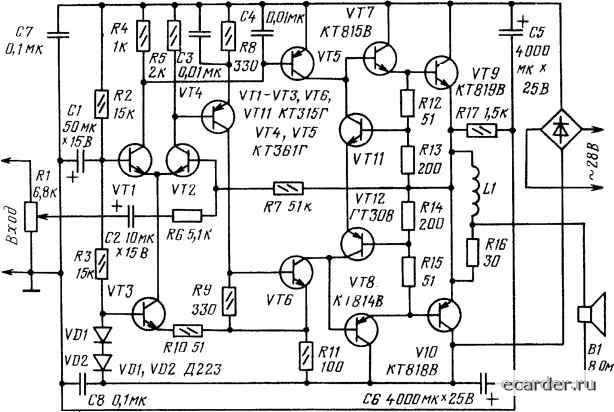

Усилитель мощности, схема которого приведена ниже, имеет следующие параметры:

Номинальная выходная мощность на нагрузке 8 Ом.................12 Вт

Диапазон частот ............................................................. 20...20000 Гц

Коэффициент гармоник на частоте 1 кГц ............................. 0,02%

Режим усилителя устанавливается автоматически и сохраняется даже при снижении напряжения источника питания в 4 раза. Такая некритичность к питанию достигнута применением глубоких ООС по синфазной составляющей сигнала как в предусилителе, так и в выходных каскадах. Для надежной защиты громкоговорителя от постоянной составляющей выходного каскада применен автономный выпрямитель, в котором, в отличие от биполярного, нет потенциальной средней точки, соединенной с общим заземленным проводом. Ее функции по переменной составляющей выходного сигнала выполняет средняя точка последовательно соединенных конденсаторов 05, Сб. Балансируется усилитель мощности автоматически за счет подключения неинвертирующего входа -базы транзистора VT1 к средней точке резистивного делителя напряжения питания (R2, R3). Поскольку переходные процессы в цепях с общей постоянной времени взаимно компенсируются , сигнал "грохота" не возникает ни при включении и отключении питания, ни при колебаниях напряжения сети.

Ток покоя выходных транзисторов VT9, VTIO стабилизируется транзисторами VT11, VT12, работающими (для коллекторного тока транзисторов VT5 - VT6) как управляемый током покоя шунт. Такой транзисторный шунт не только защищает выходные транзисторы от токовой перегрузки, но и значительно сглаживает импульсы переключения даже в режиме минимального тока покоя. Описание этого усилителя приводится в [10.



vn3~vm дгогл


УМЗЧ с автоматической стабилизацией тока покоя выходных транзисторов.

Достоинства предлагаемого УМЗЧ - весьма малая величина и высокая стабильность тока покоя выходных каскадов, незначительные нелинейные искажения в широкой полосе частот, некритичность к способу монтажа, номиналам используемых деталей и взаимному их расположению.

Основные технические характеристики:



Номинальное входное напряжение, В..........................................0,5

Номинальная выходная мощность на нагрузке 4 Ом, Вт............15

Номинальный диапазон частот,Гц ..................................20...20000

Коэффициент гармоник...............................................................0,3%

Каскад усиления по напряжению выполнен на ОУ DA1. Входной сигнал через конденсатор 01 можно подать на его неинвентирующий вход или через конденсатор 02 на инвентирующий вход (свободный вход соединяется с корпусом). Сигнал ООС через резистор R3 поступает на инвентирующий вход DA1. Коэффициент усиления каскада, определяемый отношением сопротивлений резисторов R3 к R2, составляет 16,5. ОУ DA2 неинвентируищим входом через конденсатор С4 подключен к выходу ОУ DA1. Благодарая глубокой местной ООС через конденсатор 05, этот каскад не усиливает входной сигнал по напряжению, а является повторителем выходного сигнала ОУ DA1. На инвентирующий вход этого усилителя через R6 поступает напряжение ООС по току покоя с резистора R9, включенного в цепь ООС выходных транзисторов.

Усиленное напряжение ООС с выхода ОУ поступает на базу VT2. УМЗЧ питается от двуполярного нестабилизированного источника питания напряжением 17 В. Ток покоя 18 мА, а в режиме номинальной мощности 1А. Вместо К140УД11 можно применить К140УД6, УД8. Диод Д18 можно заменить другими импульсными германиевыми диодами. Транзистор КТ827 с любой буквой, КТ825 -с индексом Г и Д. Полное описание усилителя приводится [11
