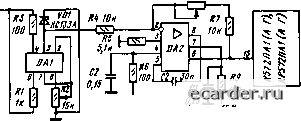

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 [17] 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 - 55 - К572ПА1 (MlU¥lri C1 ЗОп  -IS В ми МН es 20 -15в *ISB KB 2,2н KsimiA  -isb bm bfisbhtib da2 н1шд7 Схемы формирования опорного напряжения для ЦАП К572ПА1 (А - Г) [КР572ПА1 (А-Г)] с использованием различных аналоговых микросхем Дополнительная литература ]. 1. Федорков Б. Г., Телец В. А., Дегтяренко В. П. Микроэлектронные цифро-аналогр-вые и аналого-цифровые преобразователи.- М.; Радио и связь, 1984.-:-С. 45-51. 2. Лукьянов Д. А. КР580-автоматизация без проблем Микропроцессорные средства и системы, 1985.-№ 1.- С. 90. 3. Сидорчук Л. И., Климович С. У. Времяимпульсный аналого-цифровой преобразователь для извлечения квадратного корня Приборы и техника эксперимента, 1986.-№ з. с. 112-ИЗ. КР572ПА2А, КР572ПА2Б, КР572ПА2В Микросхемы представляют собой набор функциональных элементов для построения 12-разрядных умножающих ЦАП с функцией записи и хранения цифрового кола. АЦП последовательных приближений, управляемых кодом делителей токов и напряжений, а также других многофункциональных схем. Осуществляют преобразование входного двоичного параллельного цифрового кода в выходной ток. пропорциональный значению кода и (или) опорного напряжения. Обладают возможностью полного двух- и чегырехквадрантнот о умножения сигналов, кратковременного хранения цифровой информации и характеризуется малой потребляемой мощностью. Выполнены на основе комплементарных МОП-транзисторов с поликремниевыми затворами и поликремниевых прецизионных резисторов, не требуюггщх лазерной подгонки, и содержат 518 интегральных элементов. Конструктивно оформлены в пластмассовом корпусе типа 2123.40-2. Масса микросхем не более 6,5 г. 2123.1*0-г 19*2,51,7,5 J,5 {1,0 Модов)
 - 57 - КР572ПА2 (А-В)  К PS 72/1 А г (А-в) 5 ± 31 Е. 36 35\ j\ С Функциональный состав: I- двенадцать усилителей инверторов; , 1П-регистры записи и хранения цифровой информации; IV-аналоговые переключатели тока; V-прецизионная резисторная матрица (РМ) типа R-2Я. Назначение выводов: 1 - цифровой вход 7; 2-цифровой вход 8; 3-цифровой вход 9; 4-цифровой вход 10; 5 -цифровой вход И; б-цифровой вход 12 (младший разряд); 7-напряжение источника питания ([/„1); 8-вход 2-го регистра; 9-общий вывод (цифровая земля); /о - напряжение источника питания (6„2); 13-вывод конечного резистора матрицы; 27 опорное иапряжение ([/оп); 28-вывод резистора обратной связи; 31-ана;юговый выход /; 32-аналоговый выход 2; 33-общий вывод (аналоговая земля); 34 - вход 1 -го регистра; 35 - цифровой вход / (старший разряд); 36-цифровой вход 2; 37-цифровой вход 3; 38 - цифровой вход-; 39 цифровой вход J; 40-цифровой вход 5; 11, 12, 14-26, 29, iO -незадействованные выводы. Особенности работы микросхемы. Усилители-инверторы осуществляют согласование входных уровней напряжений цифрового кода с уровнями срабатывания цифровых элементов разрядов входных регистров. Входной буферный регистр предназначен для записи и хранения в течение одного тактового импульса 12 разрядов [(ифровой информации. Входной регистр /, помимо указанных функций, управляет аналоговыми переключателями, предназначенными для коммутации ветвей РМ на токовые или земляные шины. Резисторная матрица R-2R формирует двоично-взвешенные токи. При поступлении напряжения высокого уровня на цифровые входы соответствующие им аналоговые переключатели коммутируют подключенные к ним ветви РМ па токовые шины. Задаваемый от внешнего источника опорного напряжения (ИОН) ток делится по двоичному закону и поступает на выход 48 микросхем, после чего суммируется на входе внешнего ОУ. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 [17] 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 |
