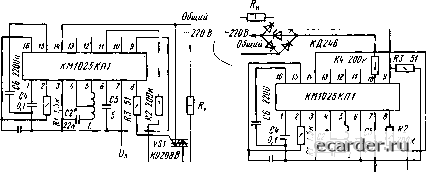

Слаботочка Книги 2. В случае использования микросхемы без подачи напряжения задержки выключения вывод 6 не задействуется. 3. Напряжение синхронизации по первому входу (вывод ) должно быть не менее 3 В. Схемы включении Емкость конденсатора С2 в схемах включения выбирается при настройке в диапазоне 22...47 пФ. Емкость конденсаторов Ci и С6 в схемах включения выбирается в диапазоне 2200... 10ООО пФ, Ci в диапазоне 10...20 мкФ, С4-в диапазоне 0,1...100 мкФ, С5 - в диапазоне 5...50 мкФ. т ктгм, кугогн  СЗ 10 ф С1 ЗвОтГн Антенна i-CI ЗвОпнГн Т.2200П Антенна Типовая схема включения микросхемы КМ1025КП1 (КС1025КП1) в режиме управления тиристором. Сопротивление резистора Л2 выбирается в диапазоне 100 Ом до 1 кОм, Л4-в диапазоне 200...300 кОм, а типы диодов VDI - VD4 и тиристора VSI определяются током нагрузки и напряжением сети. Сопротивление нагрузки Л, выбирается в диапазоне 44 Ом...15 кОм Типовая схема включения микросхемы КМ1025КП1 (КС1025КП1) в режиме управления симистором. Сопротивление резистора R2 выбирается в диапазоне 200...300 кОм, Л5-в диапазоне 51...100 Ом. Сопротивление нагрузки Л„ выбирается в диапазоне 10 Ом ... 41 кОм КМ1025КП2 Микросхема представляет собой емкостное реле. Предназначена для управления тиристором или семистором в электрической схеме электросушителя и в других схемах автоматики. Имеет встроенные стабилитроны. Выполнена по биполярной планарно-эпитаксиальной технологии с изоляцией обратносмещенным р-п переходом и содержит 106 интегральных элементов. Конструктивно оформлена в металлокерамическом корпусе 2103.16-5. Исполнение тропическое. Масса микросхемы не более 2,5 г. г/ОУ. 16-5
Й й Й г- Ш К11Ю25КП2 КП10г5КП2 функциональный состав: I-генератор синусоидальных колебаний; II-детектор синусоидальных колебаний; III- источник напряжения начального уровня; IV-дифференциальный усилитель; V - источник опорного напряжения; VI-детектор синусоидальных колебаний; VII-стабилизатор напряжения; VIII пороговое устройство; IX-устройство защиты; А"-устройство синхронизации; XI-управляющее устройство. Назначение выводов: 1 - вход схемы питания генератора ((/„); 2 -вывод для фильтра детектора; i-база транзистора генератора; 4-вход емкостного реле; 5-вывод источника напряжения начального уровня; б • вход порогового устройства; 7--общий вывод; s--коллектор входного транзистора; 9-эмиттеб выходного транзистора; /О- второй вход синхронизация; 7/-первый вход синхронизации; /2 -общая точка стабилитронов; 13-вход ограничительной цепи; 7- - напряжение источника питания; 15-выход стабилизатора; 16 - вывод питания генератора.
Основные параметры Номинальное напряжение питания .............................................. 15 В Ток потребления при [/„=18 В, 7{ = 1,5кОм, с/синхi = - 15 В, Г=-10„.-ь70° С, ие более ............................................................ 20 мА Напряжение на стабилитроне при [/„=10В: Г=-(-25=С .................................................................................. 18 В Г=-10 и -(-70° С ................................................................... 18,3 В Напряжение питания генератора при [/„=12 В, 7?7=1,5кОм, Г=-10.,.-1-70° С ............................................................................... 5,5 В Остаточное напряжение при 1а„=12В, /,ых = 200мА, Г=-10,..-Ь70° С, не более: tc»»,i=22B ............................................................................... 2 В (/сяих2=-15В ............................................................................ 2 В , Ток утечки иа выходе при [/„=18 В, Л/= 1,5 кОм, не более....... 150 мкАГ; Предельные эксплуатационные данные Напряжение питания ....................................................................... 12... 18 В Напряжение синхронизации, не более: по первому входу (вывод IT) .............................................. 22 В по второму входу (вывод 1G) .............................................. -15 В Выходной ток (при скважности импульсов 200), ие более „ 200 мА 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 [40] 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
