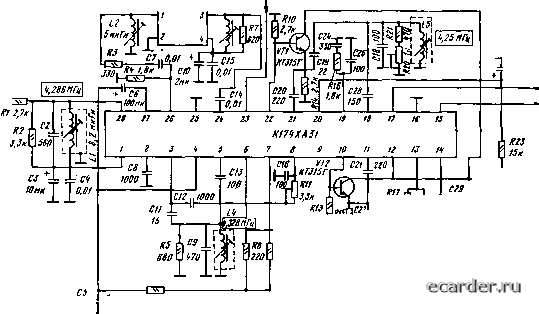

Слаботочка Книги 0 1 2 3 4 5 [6] 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 К174ХД31 -22- Схема включения Входной сигнал с амплитудой до 2 В после коррекции высокочастотных предыскажений (коитур L1C2RI) поступает на вход усилителя с АРУ (см. функциональную схему). Постоянная времени АРУ определяется емкостью накопительного конденсатора С6, который подключен к источнику питания +12 В в целях уменьшения влияния помех. Диапазон действия АРУ не менее 26 дБ. Далее сигнал поступает: на вход блока цветовой синхронизации (VII), через выходной усилитель / на вход ультразвуковой линии задержки, через цепь C12R11 на вход одного из амплитудных ограничителей VI. Амплитуда прямого сигнала подстраивается резистором R1I. Контур опознавания L4C9 настроен на частоту 4,328 МГц и подключен через вывод 5 к устройству опознавания и цветовой синхронизации VII. Выходной усилитель сигналов цветности / включается управляющим напряжением от блока цветовой синхронизации только при приеме сигнала цветности кодированного в системе СЕКАМ, при этом постоянное напряжение на выводе 26 увеличивается с 5 до 8 В. Это позволяет использовать микросхему К174ХА31 в двухстандартном дексцере cигнaJЮв цветности ПАЛ/СЕК AM совместно с микросхемой К174ХА28 и общей для обеих микросхем ультразвуковой линией задержки. Ниже показан один из вариантов включения общей линии задержки в каналы цветности ПАЛ и СЕКАМ, а также эпюры выходных напряжений. Прямой и задержанный сигналы поступают на амплитудные ограничители V и VI н далее через электронный коммутатор эмиттерные повторители VTI и VT2 и фазосдвигающие контуры L5C18, L6C23 на частотные детекторы XI и XIV. Работой электронного коммутатора управляют импульсы полустрочной частоты, полученные путем деления на 2 делителем IX частоты синхроимпульсов поступающих на вывод 23. Частотные детекторы выполнены на перемножителях с фазосдвигающими контурами. Размахи демодулированных цветоразностных сигналов регулируются подстроечными резисторами R19 и R20, шунтирующими эти контуры. Выходные усилители цветоразностных сигналов XII и XV формируют сигналы отрицательной полярности. Ниже показана детальная функциональная схема блока цветовой синхронизации. Сигнал цветности с выхода усилителя / поступает на частотный детектор, выполненный на основе перемножителя сигналов (ПС) и фазовращающего контура L4C9R5. На один из входов ПС сигнал с выхода усилителя / поступает непосредственно, на другой - через фазовращатель. Включается ПС стробиру-ющими импульсами, приходяищми с формирователя X. При приеме сигналов цветного телевидения, кодированных по системе СЕКАМ, на выходах ПС выделяются короткие импульсы с чередующейся по строкам полярностью, которые поступают на детектор полустрочной частоты ДЕТ Ус/2. Сюда же подается и прямоугольный сигнал этой частоты со счетного триггера (СТ), переключаемого импульсами формирователя X. В зависимости от фазы сигнала триггера, управляющего электронным коммутатором VIII, на выходе детектора появляются короткие импульсы отрица1ельной (при правильной фазе) либо положительной (при неправильной фазе) полярности. В последнем случае они заряжают подключенный к выходу детектора накопительный конденсатор С9, и в момент, когда напряжение на нем достигает некоторого порогового значения, переключается триггер Шмитта (ТШ1). Его выходное напряжение во 1ствует на устройство коррекции (УК) таким образом, что еинхрваннуяьеа и внкГн ВхоО ПЦТО Ct 220 НИ ~C3t Юнк Выход-(в-г) Выход-(BY)  /,7/г Ц™р C2S X "Р L7 ЮОнкГи KB to Типовая схема включения микросхемы К174ХА31: L/-8,2 мкГн,. сердечник СС13841-8; L2=5 мкГн, ДПМ 06-5; LJ=8 мкГн; L4...20 витков провода ПЭТВ диаметром 0,315 мм, сердечник СС100НН-12, L5, L6-содержат по 64 витка провода ПЭТВ диаметром 0,315 мм, сердечник СС13В41-8, /,7-стандартный дроссель ДПМ 05-100 мкГн ПЦТС CEKAH +I2B cs tOOHK ПЦТС ПАП 1,8kU 1,8k CI 0,01 i L2* 5нкГи Х\390 0,01 CIO 2 UK BI5 0,01 DTI m8i-8 ЙнкГи Декодер ПАП КПШ28 одер , 88 I 2! 27 IS 2S 21, 23 81щкс If, 5В Схема включения общей линии задержки и двухстандартном декодере сигналов цветности ПАЛ и СЕКАМ на микросхемах К174ХА28 и К174ХА31 I Декодер Ц СЕКАМ ктхА31 СЕКАМ 11,58 О СЕКАМ Эпюры выходных напряжений усилителей сигналов цветности микросхем К174ХА28 и К174ХА31 в двухстандартном декодере сигналов цветности ПАЛ/СЕКАМ с общей линией задержки 0 1 2 3 4 5 [6] 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 |
