Слаботочка Книги К1108ПВ1А, К1108ПВ1Б Микросхемы представляют собой 10-разрядный быстродействуюпдий функционально законченный АЦП последовательных приближений. Предназначены для преобразования однополярного аналогового сигнала в диапазоне 0...3 В в двоичный параллельный цифровой код и обеспечивают возможность непосредственного сопряжения с микропроцессорами (МП). Могут применяться в измерительной и медицинской аппаратуре, устройствах ввода - вывода микроэвм и др. Выполнены по планарно-?питаксиальной технологии с изоляцией обратнос-мепденными р-п переходами с применением сверхвысокочастотных п-р-п транзисторных и диодных структур, формированием опорного элемента на прямос-мепденных р-п переходах, подстройкой резисторов лазерным лучом. Содержат ИЗО интегральных элементов. Конструктивно оформлены в металлокерамическом 24-выводном корпусе типа 210Б.24-1. Масса микросхем не более 5 г.
ftl flh ftl 1 ftllf ftl flh ftl ftl Ключ Ф Ф Ф Ф Ф ФФ Ф Ф Ф Ф 29,5 Функциональная электрическая схема функционально законченного АЦП, последовательных приближений КП08ПВ1 (А, Б), сопрягаемого с микропроцессорами £ J Jl J ± J J 9 W {CP) HAS- К1108ПВ1(А,Б) m ж 235 235 Ш -1 1- r RIO 2,5k PI4\ RI3 115 -ECI SElO/8 Функциональный состав: I-источник опорного напряжения (ИОН); -многовходовый компаратор напряжения (КН) с входным резисторным вычитающим устройством; III-дешифратор уровней тока; IV-регистр последовательных приближений (РПП); V-выходной регистр с тремя логическими состояниями; VI- генератор тактовых импульсов (ГТИ); VII-семиразрядный цифро-аналоговый преобразователь (ЦАП); VIII-стабилизирующий усилитель. KIIOSBBf(A,B)

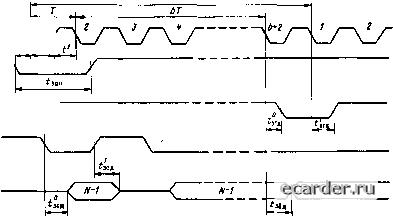

CLK /-N tsu t m\ / Выход данных  Временная диаграмма работы ЛЦП К1108ПВ1 (А, Б): Т-период следования тактовых импульсов; t°, г>25нс-длительности импульсов низкого и высокого уровней, f,,>20 НС - время задержки тактового! импульса относительно импульса запуска при внешнем ГТИ; г?гд<40но[: и fjVflSOHc - времена задержки импульса готовности данных для перепадов Е низкого и высокого уровней соответственно; 1%, fJpc<50Hc - времена задержек! разрешения считывания для перепадов низкого и высокого уровней соответственно; г„д<70н-время задержки выхода данных Назначение выводов: 1-Ш1фровой выход 1 (старший разряд); 2-циф-S: ровой выход 2; 3-цифровой выход 3; 4-цифровой выход 4; 5-цифровой выход 5; б-цифровой выход 6; 7-цифровой выход 7; *-цифровой выход 8; 9-цифровой выход 9; 10-цифровой выход 10 (младший разряд); И - готовность данных RAD; 12-напряжение источника питания (U„2, цифровая чаеть);У5-укороченный цикл SE 10/8; 14-общий вывод (цифровая земля); 15 - напряжение источника питания ((/„г, аналоговая часть); 16-коррекция ОУ ИОН (FCI); 77-аналоговый вход; 7«-вход внешнего ИОН; 19- коррекция ОУ ИОН (FC2); 20-общий вывод (аналоговая земля); 21 - напряжение источника питания ((/ni); 22-вход запуска {ST); 23-вход тактовых импульсов {CLK); 24 - вход сигнала разрешения считывания {ERD). Особенности работы микросхем. Цикл преобразования БИС АЦП К1108ПВ1А, К1108ПВ1Б в режиме 10-разрядного преобразования состоит из 12 тактов (десять рабочих в процессе кодирования и по одному служебному в начале и в конце цикла преобразования). Цикл начинается с первым отрицательным фронтом ТИ после поступления команды ST на запуск. За время первого такта осуществляется сброс регистров и установление напряжения ка входе селектора опорных уровней в составе КН. В течение следующих 10 тактов происходит кодирование аналогового сигнала при условии, что он зафиксирован на входе АЦП. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 [60] 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 |
|||||||||||||||||||||||||||||||||||||||||||||||||
