Слаботочка Книги Функциональный состав: I-генератор тактовых импульсов; II, III-логические устройства управления; IV-выходной регистр с тремя логическими состояниями; V-регистр последовательных приближений; VI-цифро-аналоговый преобразователь (ЦАП); VII-компаратор напряжения (КН); VIII-операционный усилитель (ОУ); /А-источник опорного напряжения (ИОН). киовпвг Ж JL JL FS В1 вг Bk 05 OS 07 09 BfO В11 П12 Назначение выводов: I, 2-(С); J-вход запуска (ST); 4- внутренний и внешний входы тактовых импульсов -разрешение считывания (EPD); 5-выход разряда переполнения (FS); б-цифровой выход 1-го разряда (старшего); 7-цифровой выход 2-го разряда; 8-цифровой выход 3-го разряда; 9-цифровой выход 4-го разряда; 10-цифровой выход 5-го разряда; И-цифровой выход 6-го разряда; /2-цифровой выход 7-го разряда; 13-цифровой выход 8-го разряда; 14 - цифровой выход 9-го разряда; 15 - цифровой выход 10-го разряда; 16-цифровой выход 11-го разряда; 17-цифровой выход 12-го разряда; 18-выход готовности данных (RAD); 19-напряжение источника питания ([/„i, цифровая часть); 20-напряжение источника питания (U„2, цифровая часть); 21 - напряжение источника питания (t/„2, аналоговая часть); 22, 24-коррекция ИОН (FC2); 26-выход внутреннего ИОН; 27-опорное иапряжение (t/„„); 27-коррекция ОУ {FCI); 29-общий вывод (аналоговая земля); 30-инверсный выход ЦАП; 31 - аналоговый вход тока; 32-аналоговый вход напряжения (£/„); - резистор смещения; 34 - коррекция КН; 35 - напряжение источника питания (t/ni> аналоговая часть); 40 - общий вывод (цифровая земля); 23, 25, 36-39-незадействованные выводы. Тактовые импульсы Запуск Готовность -v ц-1 данных - Разрешение считывания Выход данных Тактовые импульсы Запуск Готовность даннь/х tif, Сигнал управления увх Выход данных  77?Ш;Ш Ш /Ш /ШШШШ Временные диаграммы работы БИС функционально завершенного АЦП последовательных приближений К1108ПВ2 в режимах с внешним (а) и внутренним (б) генераторами: Т-период следования тактовых импульсов; -время преобразования; время кодирования; г", /50 не - длительности импульсов низкого и высокого уровней; - длительность импульса запуска, t,>t„-,>T; <,„,>25 не время задержки импульса запуска; г"д50нс и ,д100 не -время задержки импульса готовности данных для перепадов низкого и высокого уровней соответственно; звдОнс - время задержки выхода данных; гр, tlplOm - времена задержки разрешения считывания для перепадов низкого и высокого уровней соответственно Особенности работы микросхемы. В БИС К1108ПВ2 использован классический способ «днокомпараторного построения АЦП последовательных приближений, при котором сравнение эталонного тока с выхода ЦАП с током, протекаюгцим через входной резистор преобразователя, осуп1ествляется с помощью КН. Особенность КН состоит в его низком входном сопротивлении и построении усилительного каскада по схеме с общей базой, что обеспечивает высокое быстродействие. Применение в схе.ме ОУ обеспечивает стабилизацию рабочих потенциалов. В цепи частотной коррекции ОУ (вывод 34) включается внешний конденсатор. В состав ЦАП входят токовые аналоговые переключатели и матрица двоично-взвешенных прецизионных резисторов (эквивалентное сопротивление 600 Ом), образующие восемь младших разрядов. Выходы четырех старших разрядов ЦАП выполнены по принципу декомпозиции, при котором токовый эквивалент преобразования получается за счет коммутирования 15 иденличных токовых переключателей, управляемых от регистра последовательных пpибJПIжcний. Внутренний ИОН объединяет элементы стабилизации, частотной компенсации и фильтрации, что позволяет снизить уровень шумов АЦП, вносимых по цепи U„„. Внутренний генератор тактовых импульсов способен работать как в автоколебательном режиме, так и под воздействием внепших тактовых сигналов. Цикл преобразования в БИС АЦП К1108ПВ2 происходит за 14 тактов, причем первый такт от момента запуска служебный. В течение этого такта допускается изменение амплитуды аналогового сигнала на входе АЦП. Информация о результате преобразования хранится в выходном peiHcrpe весь следующий цикл преобразования. Управление БИС по тактовому входу (вход 2), входу запуска (вывод 3) и входу разрешения считывания (вывод 4) осуществляется сигналом логического 0. В .\ЦП вырабатываются сигналы конца преобразования RAD (вывод 18) и переполнения FS (вывод 5). Сигнал переполнения FS с уровнем логической 1 появляется при считывании результата преобразования, если амплитуда входного сигнала АЦП превышает допустимое значение на 1 MP. Среднее квадратическое значение межкодовых шумов БИС К1108ПВ2 не превышает 0,1.,.0.15 значения MP при времени преобразования Г„р = 2 мкс. Дальнейшее уменьшение /„р приводит к резкому сокращению ширины 3071-й ступени преобразования, а также других ступеней, кратных 256. Микросхема обеспечивает работу в униполярном и биполярном режимах. Соответствие выходного кода АЦП номинальному напряжению в указанных режимах приведено в таблице. Таблица соответствия выходного кода АЦП К1108ПВ2 значениям входного напряжении

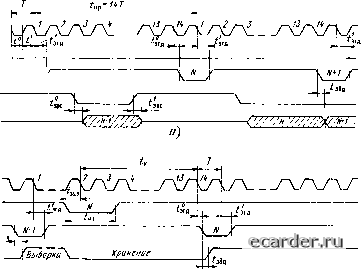

Основные пара,метры Номинальное напряжение питания: (/„1 (вывод 19) ................................................... -1-5 В (вывод 20) ................................................... -6 В Опорное напряжение (вывод 27) ........................... 2,5 В Ток потребления при [/„1 = 5,25 8, (/„2=-6,3 В, [/„=-0,5 В, [/„ = 2,28 В, [/", = 0,45 В, /„=7,15 МГц, не более: /„„1 (по выводу 19), Т=+25"С ................... 80 мА 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 [65] 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 |
||||||||||||||
