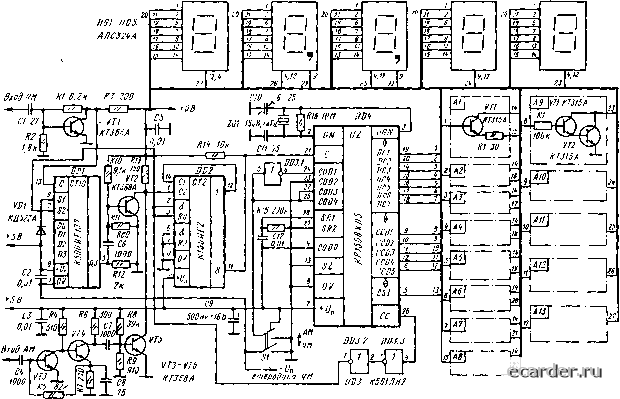

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 [84] 85 86 87 88 89 \,лсты включении  Принципиальная электрическая схема устройства цифрового отсчета частоты настройки приемника на микросхеме КР150ВХЛ5 [12] На вход AM тракта приемника следует подать синусоидальное напряжение с частотой гетеродина и амплитудой не менее 70 м В. а на вход ЧМ тракта - не менее 200 мВ. Блок цифрового отсчета частоты следует поместить в экран и разместить его по возможности дальше от входных каскадов приемника, по цепям питания и коммутации включить проходные конденсаторы. Сам приемник должен обеспечивать поочередную работу гетеродинов ЧМ и AM диапазонов. Подача сигналов одновременно работающих гетеродтшов приводит к неправильному отсчету частоты. При проверке работоспособности системы цифрового отсчета частоты на микросхеме КР1508ХЛ5 необходим контроль состояния начальной установки счетчика / при отсутствии напряжетшя гетеродина на соответствие показаний индикатора значениям .\а и Ло". Данная операция позволит выявить большинство возможных ошибок в монтаже и проверить исправность таких элементов и узлов, как DD4, AI-AI3. HG1 -HG5. Постоянное напряжение на коллекторе транзистора VT1 ие должно выходить из интервала .3,7...4.1 В. При необходимости его устанавливают подбором резистора R2. Микросхема КР1508ХЛ5 может быть применена совместно с вакуумио-люминесцектным индикатором (см. соответствующую схему включения). *SOB KTJI5A KT36I6 HGI ИВ-18 ( l ( 29 29 20 2t 29 CI в... 25 .«1011 кртвхлв C2 75 kosa ПЧ 3£

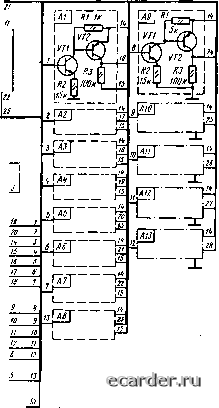

1+ сч 500пк 46 В  Принципиальная электрическая схема включения вакуумно-люминесцентно-го цифрового индикатора совместно с микросхемой КР1508ХЛ5 [12] 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 [84] 85 86 87 88 89 |
