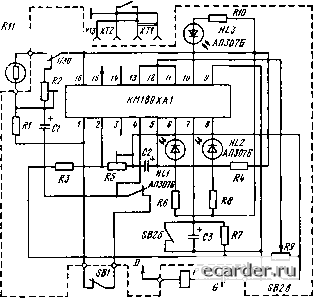

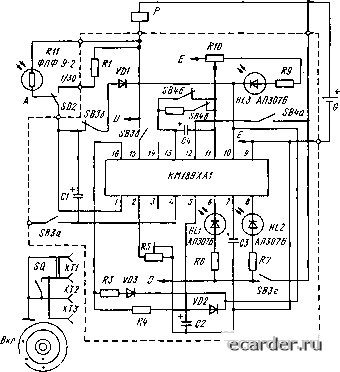

Слаботочка Книги Принцип работы блоков индикации света «мало» и «много» основан на равнении времени заряда трех конденсаторов {С1 - СЗ). В зависимости от условий съемки светится один из светоизлучающих диодов {HL1 или HL2) или ИИ один не светится в случае необходимости установки выдержки 1:30...1:500 С. При нажатии кнопки спуска вместе с поворотом лепестков, открывающих световое отверстие, размыкается пусковой контакт и блок управления выдержкой начинает отсчет времени, определяемого постоянной цепи фоторезистора и конденсатора С1. По истечении установленного времени выдержки напряжение питания снимается с электромагнита, что позволяет лепесткам закрывать световое отверстие.  Принципиальная электрическая схема включения микросхем КМ189ХА1, КС189ХА1, КР189ХА1 в фотоаппарате «Силуэт-автомат» с сигнализацией «мало- норма» (1/30)  Номтроль\ питания SBifa.iJ Принципиальная электрическая схема включения микросхем КМ189ХА1, КС189ХА1, КР189ХА1 в фотоаппарате «Силуэт» с сигнализацией в импульсном режиме ФпФ-9-2\ SBJ L  Принципиальная электрическая схема включения микросхем КМ189ХА1, КС189ХА1, КР189ХА1 в фотоаппарате «Силуэт-электро» КМ189ХА2, КС189ХА2, КР189ХА2 Микросхемы представляют собой наборы функциональных узлов для построения устройств автоматической установки времени экспозиции и предназначены для применения в бытовой фототехнике. Изготовлены по биполярной планарно-эпитаксиальной технологии с изоляцией элементов обратносмещенными р-п переходами и содержат 51 интегральный элемент. Микросхемы выполняю гея в различных конструктивных модификациях: в мстаоиюксрамическом корпусе типа 201.16-5 (КМ189ХА2), металлостеклянном корпусе типа 2i03.16-3 (KCI89XA2), пластмассовом корпусе типа 238.16-2 (KPI89XA2) (см. KM189XAI, КС189ХА1, КР189ХА1 соответственно). Масса микросхем КМ189ХА2, КС189ХА2 не более 2,5 г, КР189ХА2 не более 1,2 г. Кордицепс купить в москве в аптеке: товары кордицепс и линчжи купить muhomor.pro. 0 1 2 3 4 5 6 7 8 [9] 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 |
