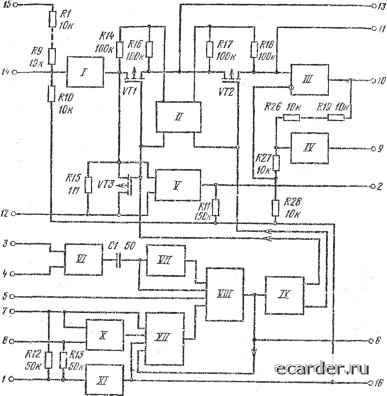

Слаботочка Книги К157КП4 6 -  Функциональная схема микросхемы К157ХП4 ра; /2 -вход суммирующего усилителя; /5 -выход первого звена управляемого фнлыра; 14-вход динамического фильтра (50 мВ), вход повторителя напряжения сигнала; 15 - вход динамического фильтра (500 мВ), вход делителя [апряже1П1я 1:10; /6" - выход повторителя-формирователя напряжения VV/0,5 Un. Работа микросхемы в составе типовой ехемы включения Динамический шумопонижающий фильтр К157ХП4 содержит управляемый фильтр нпжиих частот с автоматически нзмение:«юи полосой пропускания в зависимости от спектра входного снгнкла. В состав управляемого фильтра входят два частотозависпмых эвена, в которых в качестве управляемой элементов используются сопротивления каналов полевых транзисторов VT} и VT2 митфосхе-мы, а в качестве реактивных - конденсаторы С9 и CW типовой схемы вхлючсиня. Со[1ротивления каналов транзнсторов VT1 и VT2 В1лючены между выходом повторителя напряжения входного сигнала {/) и неии-вертпруюшим входом 0[[ерацнопного усилителя ( /), являющегося актипным элементом управляемого фильтра. Коэффициент усиления ОУ задан равным 10 посредством делителя выходного напряжения в цепи обратной связи. Входной сигнал может быть подан на выводы 14 или 15 микросхемы, причем вывод 15 соединен со вхсом повторителя напряжения (/) вхо.ного сигнала через делитель напряжения, обеспечивающий 10-крагное его ослабление. Выход управляемого фильтра подведен к выводу 10. Связь динамического, фильтра с источником сигнала и нагрузкой при однополярном питании осуществляется через разделительные конденсаторы С5, С7, С8. Конденсатор С9, входящий в состав первого частотозависимого звена, соединен через преобразователь сопротивления (IV) с точкой делителя выходного напряжения, уровень сигнала в которой равен удвоенному значению входного сигнала ОУ. Это позволяет сформировать амплитудно-частотную характеристику динамического фильтра с наклоном переходной области, приближающейся к 12 дБ/октава. Управляющая часть микросхемы. Для формирования напряжения управления полосой пропускания управляемого фильтра в данной микросхеме используется напряжение, энергетический спектр которого равен разности спектров входного н выходного сигналов динамического фильтра. С этой целью напряжение, действующее на входе и выходе первого частотозависимого звена, т. е. канала транзистора VTI, водводится ко входам суммирующего усилителя (V). Этот усилитель обеспечивает вычитание напряжений, действующих на его входах, и формирует, таким образом, выходной сигнал, спектр которого представ[яет разность спектров входного и выходного сигналов системы. Для улучшения подавления компонент сигнала, расположенных ниже частоты среза управляемого фильтра, напряжение с выхода первого частотозависимого звена подводится к соответствующему входу суммирующего усилителя (V) через дополнительный управляемый фильтр, образованный конденсатором С6 н каналом полевого транзистора VT3. Дополнительный фильтр позволяет увеличить наклон переходной области результирующей амплитудно-частотной характеристики управляющей части микросхемы до 18 дБ/октава, обеспечивая лучшее подавление низкочастотных компонент в спектре управляющего сигнала. Нагрузкой суммирующего усилителя является резистор R11, а также внешний резистор RI в цепи вывода 2, позволяющий изменять усиление суммирующего усилителя в процессе установки порога шумопонижения. С выхода суммирующего усилителя сигнал через внешний конденсатор С8 в цепи выводов 2 и 3 поступает на управляющий усилитель (VI) с-пороговым элементом в в.ньходном каскаде, .обеспечивающим функцию ограничителя сигнала по минимуму. Конденсатор СЗ н другой внешний конденсатор С1, включенный в цепи обратной отрицательной связи управляющего усилителя, совместно с внутренними резисторами микросхемы образуют взвешивающий фильтр верхних частот, амплитудно-частотная характеристика которого имеет наклон минус 12 дБ/октава с граничной час- тотой несколько килогерц, что также способствует более глубокому подавлению низкочастотных компонент в спектре управляющего сигнала. Комг10ненты сигнала, амплитуды кото).ЫХ превышают установленный порог шумопонижения ограничителя по минимуму, подводятся далее к частотному корректору-дифференциатору (VII), содержащему конденсатор С1 микросхемы и скорректированный усилитель, и далее с выхода они подводятся к амплитудным детекторам формирователя управляющего напряжения (VIП), в состав ко-торопо входит также фиксатор конечного значения полосы пропускания, управляемый с вывода 5 чутем подачи нулевого напряже-Н[[я. Выходное напряжение формирователя выделяется на интегрирующем конденсаторе С4 (в цепи вывода 6 схемы включения) и подводится затем к преобразователю напряжение - ток (IX). Выходные токи преобразователя подводятся к резисторам выходных цепей формирователя начальных пороговых и линеаризующих напряжений (/;), где н выделяются напряжения, управляющие проводимостью каналов транзисторов в управляемых фильтрах. В управляющую часть микросхемы входит также регулятор конечного значения полосы пропускания (XII), обеспечивающий необходимое управление в зависимости от значения питающего напряжения, а также порогового напряжения полевых транзисторов микросхемы. Необ.кодкмы["! режим перечисленных узлов микросхемы обеспечивается стабилизатором напряжения и источником опорных токов (X), а также повторителем-формирователем напряжения(X/) соог-Бстственно при двухполярном или однополярном источниках питания. Электрические параметры Номинальное напряжение питания ....... ±9 В Ток гютребления, ие более:. при t/„=±9 В, Т=ч-25°С........6 мА 7=-ь70°С........ 7 мА при (;„=±2 В, 7"=--25=С........ 6 мА Коэффициент усиления напряжения при (7п=±9 В, ?в,=400 Гц, Г/вых-бОО мВ, r=-f 25°С: ,4=50 мВ.............9,5... 10,5 Бх,/5=500 мВ.............0,93... 1,07 Коэффициент ослабления на верхней граничной частоте при t/n=±9 В, Г-ьгбХ: в.,/.=50 мВ, f..==14 кГц........ 7!+2;Б f„=35 кГц........ -30 дБ Выходное напряжение динамического фильтра на выводе 10 при f;„=±9 В, U ,=50 мВ, =--2,5 кГц, ие более............. ±500 мВ Выходной ток формирователя управляющего напряжения по выводу 6 при fexlb кГц, Т=+25°С: „ , . ,,,=5 В, ty„=±9 В......... . S0...600MKA f/n=±3 В. не менее...... олпгпп (7,,5=500 мВ, и.=±9 В........ 800 ..2500 0 [1] 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 |
