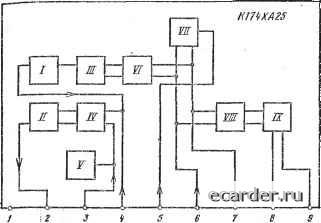

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 [11] 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 K174XA3S - 36 - н174кд25 Микросхема представляет собой корректор геометрических растровых искажений. Предназначена для применения в телевизионных приемниках цветного изображения. Корпус типа 1102.9-7. Масса не более 1,9 г. Kopnijc mz.9-7 2f,S е%оое0,55 2,5 2,5=20  Функциональный состав: I - предвярительный усилитель; --выходисй усилитель; - мультипликатор; IV - компаратор; V, VII - генераторы тока; VI, VIII - дифференциальные усилители; IX - корректор. Назначение выводов: 1 - напря.\чение питания (-fu); 2- выход оконечного каскада; 3 -сход строчного сигнала; 4 -вход обратной связи; 5 - напряжение питания ( + U„); 6 - установка положения вершины параболы; 7 - вход кадрового сигнала; 8. 9- подключение резисторов.коррекции формы параболы. Работа микросхемы Коррекция геометрических искажений осуществляется с помощью управления диодным модулятором з выходном каскаде строчной развертки управляюшими импульсами переменней длительности. Длительность управляющих импульсов изменяется по парабсличе-кому закону. Упразлиющее параболическое напряжение кадрово!! частоты формируется микросхемой из напряжения кадровой развертки. Положение вершины параболы может быть смещено относитель-  ho середины кадра с помощью переменного резистора, включенного в цепь вывода 6 микросхемы. Параметры параболического сигнала могут устанавливаться в зависимости от типа кинескопа подбором резисторов, включенных о цепи ВЫВОДОВ 8 к 9. Электрические параметры Номинальное напряжение питания 26,4 В Ток потребления при (7я = 26,4 В, [/2=26,4 В, [/з= =9 В, /„их=0.2...0,3 Л. Г= + 25°С, не более . . . 13мА Напряжение насыщения выходного каскада при f/n=26,4 В, f/,= 12...15 В, Lux=l А, 7=+25°С, не более.................. 2,5 В Диапазон изменения длительности" выходного импульса прн [/„=26,4 В, [/2=26,4 В, [/з=0,5...24 В, W==0,2...0,3 Л, 7=-1-25 "С, ие менее...... 55 мкс Максимальная глубина модуляции выходного импульса при [/п=26,4 В, [2=26,4 В, [/з=9 В, hu = =0,2...0,3 А, 7=-f25C, не менее....... 30% Диапазон регулировки положения вершины параболы при [/„=26,4 В, [/2=26,4 В, [/з=0, 1вых=-=0,2...0,3 А, Т=+2Ъ°С, И8 менее....... ±10% Примечания: !. При пз1:еренкях тока потребления, диапазона (!з;.!0. ненпя длительности выходного импульса, максимальной глубины модуляция Мнтельнпсти импульса иа вкводр 3 йормируется пилообразное напряжение 3...1,7 В из входного импульса строчной, частоты, а иа выподе 7 - пилообразное папрякение 1,5.,.2,1 В из входного импульса кадровой частоты. .. 2. При измерении диапазона регулировки положения вершины парабола iS выводе 7 формируется пилообразное напрнжение 1,5...2,1 В из вход,аого импульса кадровой частоты. H«74XA2S - 38 - Предельные эксплуатационные данные Максимальное напряжение питания ....... 30 В Максимальное напряжение на выводах: S, 6, 7................. В 4 ................... 42 В 8, 9.................. 5 В Напряжение на выходе оконечного каскада прн закрытом состоянии выходного транзистора, ие более ... 42 В Максимальный выходной ток пс выведу 2..... 1,5 А Тепловое сопрстпвлепие кристалл-корпус-теплсотвод 12 °С/Вт Тепловое сопротивление кристалл-среда, пе более . . 70С/Вт Максимальная рабочая температура кристалла ... -J-150 "С /пот, flA Зависимость тока потребления от напряжения питания. За-штрихсБан.а область разброса значений параметра для 95 7о микросхем. Штриховой ливне:"! обозначена типовая зависимость  Зависимость напряжения насыщения выходного транзистора ст выходного тока. Заштрихована область разброса значений параметра для 95 % микросхем. Штриховой линией обозначена типовая зависимость 0 1 2 3 4 5 6 7 8 9 10 [11] 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
