Типовые зависимости выходных напряжений гетеродина и смесителя от напряжения питания на частотах /с=!,5МГц и = 1,865 Мщ при {/вх=5 ыВ Т=+2ЬС

Схема включения


Вшед сигнала ее/перадина

Типовая схема включения микросхемы КФ548ХА2

Дополнительная литература

Активные избирательные устройства радиоаппаратуры/А. А. Демин, В. В. Маркин, В. В. Масленников, А. П. Сироткин; Под ред. В. В. Масленникова.--М.: Радио и связь, 1987. - 216 с.

Серия

Микросхема представляет собой сдвоенный операционный усп-литель среднего класса точности. Предназначена для применения в аппаратуре звуко- и видеозаписи.



Корпус типа 1102.9-4. Масса не более 2 г.

Назначение выводов: 1, S -напряжение питания (-\-Ue)\ 2 --ыход первого усилителя; 3 - вход инвертирующий первого ускли-4- вход неинвертирующий первою yawHTevW; 5 -нагфяже-яве питания {-V.,); б -вход неинвертирующий второго усилителя;

у вход инвертирующий второго усилителя; 8 - выход второго

усилителя.

Ло/Р/7уе 1102.9-

.2.5

~ 20

9 >

ИР1005УД1



/ гг.*. г е ? в 3



кгтвуд]

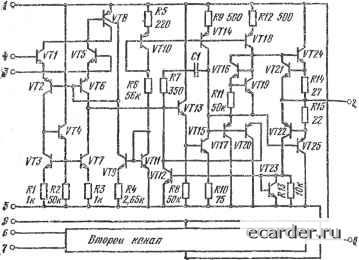

Принципиальная электрическая схема микросхемы КР1005УД1

Электрнческне параметры

Номинальное напряжение питания ....... ±15 В

Ток потребления при {Уеых=±0,1 В, /?„=2 кОм, не более:

0„=±15 В, Г=-1-25°С........... 2,8 мА

Г=+70°С........... 3,3 мА

{/„ = ±16,5 В, Г=+25°С.......... 3,2 мА

Г=-10°С.......... 3,8 мЛ

Максимальное выходное напряжение при i7ox = 100 мВ, i;M=±iOO мВ, ft„=2 кОм, не менее:

t/n=±15 В, r=-f25*C........... ±11,5 Б

Г=+70°С........... ±10 В

[/„=±13,5 В, Г=-Ь25°С.......... ±10 В

Г=-10Х........... ±9 В
