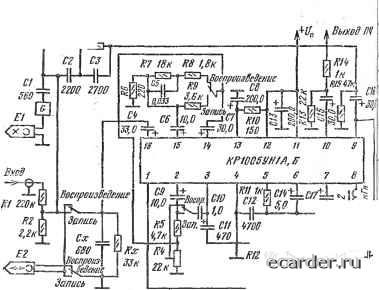

Слаботочка Книги 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 [22] 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 Самая свежая информация медицинские шкафы у нас.  - 69 ~- KP10S5¥H4A,5 пектируюЩего усилителя воспроизведения; 16 - вход корректн-ехего усилителя воспроизведения. Работа микросхемы Режим записи. Входной сигнал через внешний резисторный дели-рль поступает на вход первого линейного усилителя V (вывод 3), шхол которого (вывод 5) усиленный сигнал подается на вход торого линейного усилителя / (вывод 6). Далее усиленный снг-jj поступает на вход усилителя записи (вывод 7). Корректирующая RLC-иепъ обеспечивает в тракте подъем частотной характе-пйстики 6...7 дБ на частоте, 10 кГц. Автоматическая регулировка уровня записи осуществляется с помощью управляемого делителя [V, подключенного На входе линейного усилителя V параллельно нижней ветви входного резисторного делителя. Коэффициент деле-ifflR делителя управляется выпрямленным напряжением усиленного звукового сигнала с выхода второго линейного усилителя III, подаваемым на вывод /. При увеличении управляющего напряжения коэффициент деления увеличивается и таким образом поддерживается постоянный уровень записи. С выхода усилителя записи (вывод 9) сигнал через фильтр-пробку, задерживающую напряжение сигнала подмагничивания, подается на головку записи. Режим воспроизведения. Сигнал с магнитной головки поступает И8 вход корректирующего усилителя воспроизведения, а далее уси-лявается первым и вторым линейным усилителями. На выходе линейного усилителя сигнал имеет амплитуду 200...250 мВ. Внешние ключи закорачивают вход тракта воспроизведения при работе в режиме записи и вход усилителя записи при работе в режиме воспроизведения. Электрические параметры Номинальное напряжение питания: КР1005УН1А.............. 9,25 В КРШОбУНШ.............. 12 В Ток потребления при 7=-f25°C: КР1005УН1А, 1/„=9,25 В......... 5...30мА КР1005УН1Б, Г;„=12 В.......... 5...38мА Выходное напряжение в режиме записи при номинальных напряжениях питания, /=1 кГц, 7=-f-25°C: 1/в,=0,25 мВ . . ............ 0,35...0,7 В • 1/вх=2.5 мВ.............. 0,5... 1 В Ьькодное напряжение усилителя записи при номи-вальных напряжениях питания, f=l кГц, Ubx- 100 мВ, 7=+25оС............ 520...590мВ «Увеличение выходного напряжения усилителя записи ирч изменении входного сигнала от. 100 мВ до 1 В, Номинальных напряжениях питания, f=l кГц, Г= +25 "С, не более............. 2 дБ язмах выходного сигнала при номинальных напря-««нних питания, /=1 кГц, t/sx=2.5 мВ, r=-v25°C, "6 менее: на выводе 9.............. 2,8 В Жна выводе 10......2,5 В Напряжение шумов КР1005УШБ в диапазоне ча- стот 20 ГЦ...20 кГц, U„=12 В, 7 = + 25°С, не более 6 мВ Приведенное ко входу напряжение шумов усилителя воспроизведения КР1005УН1А при t/„=9,25 В, Свх= =0,25 мВ, jf=l кГц, /Су.1г = 1000, Г=+25°С, не более 1.2 мкВ Коэффициент гармоник КР1005УН1Б на выводе 10 при t/„=12 В, f=l кГц, 1/вл=2,5 мВ, 7=+25"С. не более................. 3 % Коэффициент гармоник усилителя записи КР1005УН1А при t/„=9,25 В, 17в«=100 мВ, f=I кГц. Г=+25°С. не более............ 0,4% Коэффициент гармоник усилителя воспроизведения микросхемы КР1005УН1А при С„=9,25 В, t/ex= = 0.35 В, f=I кГц, Г=+25°С, не более , . , . . 0,6% Схема включения I 5мГн l?S fSi<  CIBzSJ ,ВоспроазВедение m ii-i VSIKTSZ/ Запись ,Тшшвая схема включения микросхем КР1005УША, КР1005УН1Б Предельные эксплуатационные данные ыяпряжение питания: " 1КР1005УН1А..............8,79...9,71 КР1005УН1Б........., . . . . 11,4... 12.6В Максимальное напряжение иа выводе 13: КР1005УН1А..............9 В КР1005УН1Б.............. 12 В Минимальное сопротивление нагрузки......22 кОм Температура окружающей среды -10... +70 °G Примечавие. Допускается кратковремеяяое (в течение 3 мин) повы-оевве вапряжения питания КР1005УН1А до 12 В. КРЮОБУНШ до И,4 В. Допускается уменьшение напряжения питания КР1005УН1А до 6 В. КР1005УН1Б до в В. НМ1005УР1А, КМ1005УР1Б, ИР1005УР1А, ИР1005УР1Б Микросхемы представляют собой усилитель-ограничитель частот-но-модулированных сигналов. Предиазначеиа для применения в канале яркости нидеомагнитофонов черно-белого и цветного изображения. 62.5=15 Я быввдов 0,5
