- 81

КР1021ХД2

е 7

15 ie w s

-c---0-

/ /7

ратор кадроаого импульса гашения; Xll - устройство защиты кадровой развертки; ХШ - генератор стробирующего импульса цветовой поднесущей; A7V - устройство сравнения по второй петле АПЧФ;

выходной каскад формирования импульса запуска строчной развертки; XV/-детектор 50/60 Гц; К - стабилизатор напряжения 6,5 В; XVI -формирователь трехуровнсгого импульса; XIX - устройство зашиты импульса на время обратного хода; XX - селектор кадровых синхроимпульсов; XXf - задающий генератор кадровой развертки; XXI! - блок предварительной коррекции; Д / -компаратор; ХА/К -предварительный усилитель кадровой развертки; XX V - модулятор длительности импульса запуска строчной развертки; XXV/ - фазовый детектор второй петли АПЧФ.

Назначение выводов: / - выход генератора кадровой развертки;

вход компаратора коррекции предыскажений выходного сигнала кадровой разверт1!;и; S - вывод подключения времязадающей цепи кадрового генератора пилообразного напряжения; -вывод подключения цепи коррекции селектора кадровых синхроимпульсов; 5- Иод видеосигнала; 6. 7 - выводы подключения цепей коррекции селектора синхроимпульсов; 6 - вывод подключения цепи коррекции фазового детектора; Р -общий (- п); /О -питание (-1-t/ni); И- выход импульса запуска строчной развертки; /2 -в.ход импульса Обратного хода строчной разверткч; /--выход идентификатора Наличия видеосигнала; 14 - вывод подключения цепи коррекции фазового детектора; 15 - вывод подключения времязадающей цепи Генератора строчной развертки; /6-питание (-Ьпг); /7 -выход импульсов гашения обратного хода л-ча строчной и кадровой раз-Ртки, выход импульса выделения цветовой поднесущей; 18 - вывод lOflKnmqeHHfl цепи коррекции детектора совпадений.

(<Pt021XA2

e2 -

к Выходу f "ff£!!!!!%eWfo%7fi

к 1021XAS jt/2;f

+67В

кГеиеретор utinynmS цВето21ой

Is iODk \ГенереторHcidpciSvupiuSepmu % "2WxX

KBbiSodyW

220,0»

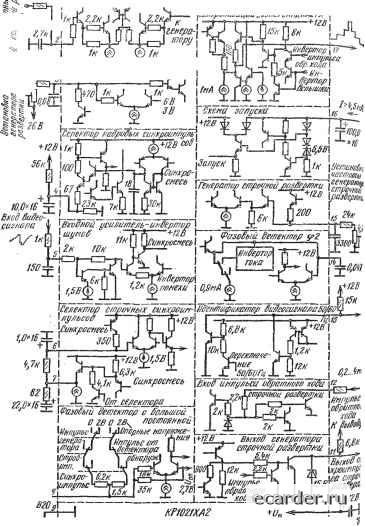

Принципиальная электрическаи схема входов/выходов микросхем

КР1021ХА2

83 -

HPi02iXA2

еогц, t7 строи

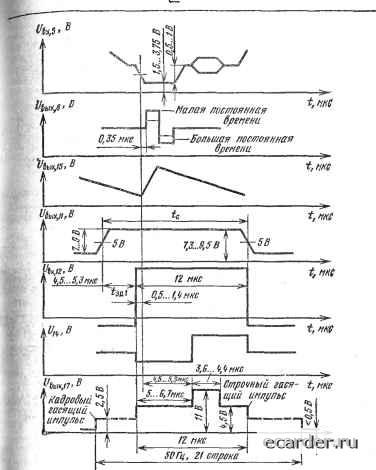

Временные диаграммы работы микросхемы KP102iXA2

Работа микросхемы

Видеосигнал подастся на вход селектора синхроимпульсов строч-Чой развертки (вывод 5). Выделенные селектором строчные синхроимпульсы поступают аа двухпетлевую систему регулирования часто- и фа;ы Первая петля этой системы используется для получения Чомехоустойчивой синхронизации, а вторая -для компенсации задержек выключения в выходной схеме строчной развертки.

Первый фазовый детектор сравнивает фазу строчного синхроимпульса с началом прямого хода строчной развертки, в момент ко-
