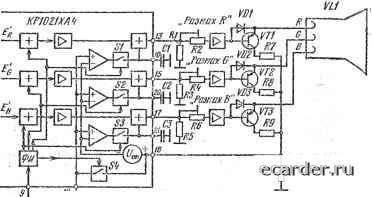

Слаботочка Книги (/?-У)/(В-К); XX -источник опорной фазы; XX/- стробируе. мый детектор сигнала вспышки; XX - генератор опорной частоты-лХ /- делитель частоты на 2 н фазосдвигающее устройство нй XX/l/ -демодулятор В-У; XXV-матрица G - Y; XXVl~-i[ модулитор R - Y; XXV - детектор синхроимпульса; XXVUI логика PL и буферные каскады; XXIX - матрица В; XXX - переключатель ввода данных в канале В; XXX/ - регулятор контраст, ности и яркости канала В; XXX - усилитель; XXX /- буферный каскад; XXXIV - линейно-логарифмический преобразовате,пь; XXX V-регулятор яркости; XXX V/- фикса гор уровня черного в канале В; XXX V - фиксатор тока утечки; XXX К /- узел задержки включения; XXXIX - канал G; XL - канал R. Назначение выводов: У - напряжение питания (-fi/n); 2 -интегрирующий конденсатор детектора фиксации уровня; 3 -- интегрирующий конденсатор пикового детектора; 4 - вход сигнала цветности; 5 - регулировка насыщенности; 6 - регулировка контрастности; 7-вход трехуровневого синхроимпульса; 5-вход сигнала яркости; S -вход импульса гашения вводимых данных; 10, 19, 20, 21 - интегрирующие конденсаторы; -регулировка яркости; 12-~ вход данных в канал красного; 13-выход канала красного; 14 - вход данных в канал зеленого; 15 - выход канала зеленого; 16 - вход данных в каиал синего; /7 -выход канала синего; /S--вход данных о токе кинескопа на уровне черного; 22-вход демодулятора цветности В-У; З - вход демодулятора цветности R - Y; 24, 25 -нагрузка фазового детектора сигнала вспышки; 26 -внешняя цепь опорного генератора; 27-общий вывод {-Ua); 2S -выход усилителя сигнала цветности. Работа микросхемы Усилитель сигнала яркости (/). На вход усилителя необходимо подать видеосигнал положительной полярности и амплитудой 450 мВ. Яркостная линия задержки должна быть включена между выходом усилителя промежуточной частоты сигнала изображения и входом сигнала яркости (вывод 8). Входной сигнал подается через переходный конденсатор. После усиления уровень черного н,а вы.ходе предварительного усилителя фиксируется с помощью узлов привязки , /, IV. Ъ течение трех строк после начала кадрового гашения В1лючается яркостный сигнал и вводится опорный уровень с помощью переключающей цепи. Значение опорного наприжения может быть установлено регулятором, подключенным к выводу И (яркость). В то же время производится фиксащ1я постоянного уровня сигналов R, G, В. Усилители сигналов цветносгн. Входной сигнал цветности подается через переходный конденсатор на вывод 4. Он должен иметь амплитуду не менее 40 мВ. Автоматическая регулировка усиления имеет динамический диапазон 30 дБ, поэтому амплитуда входного сигнала во избежание ограничения не должна превышать 1,1 В. После каскада с АРУ усиленный сигнал попадает на регулятор насыщенности, управляемый постоянным напряжением с вывода 5. Регулирующее напряжение изменяется в пределах 2...4 В; при этом диапазон регулирования насыщенности более 50 дБ, а уровень сигнала вспышки не изменяется. Затем сигнал цветности подается на стробируемый усилитель, который в течение действия сигнала имеет коэффициент усиления на 12 дБ выше, че.м во время обратного хода. В результате отношение амплитуд сигналов вспышки и цветиости ва Bbixo.ie (вывод 28) на 6 дБ ниже, чем во входном сигнале при половинной насыщенности. Усиленный сигнал цветности через линию задержки подается на входы демодуляторов (выводы 22 и 23). Эти же сигналы подаются на фазовый детектор сигнала вспышкп. Генератор опорной частоты и цени опознавания. Фазовый детектор сигнала вспышки открывается верхней частью трехуровневого синхроимпульса на выводе 7. В детекторе сигналов R - Y к В - Y они сум1мкруются и происходит восстановление полного сигнала вспышки. Этот сигнал сравнивается с сигналом опорного генератора, частота которого поделена на 2. Выходное напряжение фазового детектора фильтруется конденсаторами, подключенными к выводам 24 и 25. Это напряжение подается также на генератор опорной час--тоты (8,8 МГц). Сигнал с частотой 4,4 МГц получается на выходе делителя, который делит исходный опорный сигнал и формирует опорные сигналы R - Y к В - Y, сдвинутые по фазе на 90°. Триггер XIII управляется импульсами, получаемыми от детектора синхроимпульсов XXVII. Для идентификации фазы в режиме ПАЛ опорный сигнал R-Y, приходящий с переключателя ПАЛ XVII, сравнивается с вертикальным сигналом R - К с линии задержки ПАЛ. Это .производится в детекторе полустрочной частоты XVI, который от-пираетси во время действия сигнала вспышки. Если фаза неправильная, то триггер переключаетси цепью опознавания, а если фаза правильпая, то выходное напряжение детектора полустрочной частоты, пропорциональное амплитуде напряжения сигнала вспышки, может быть использовано для автоматической регулировки усиления сигнала- цветности. Чтобы предотвратить расплывание изображения при слаОом ь..одно.щ сигнале, напряжение АРУ образуется путем пикового детектирования выходного напряжения детектора полу-строчной частоты. Подавитель и цепи опознавания получают исходную информацию от стробируемого выходным напря г;ением детек-Шра полустрочной частоты. Подавление производится через каскады регулировки насыщенности, чтобы обеспечить высокий коэффициент ослабления Постоянная времени регулятора насыщенности создает задержку включения после подавления. Регулировка частоты опорного генератора может осуществляться подстроечным конденсатором, включенным последовательно с квар-йем, или и,змененнем нагрузки детектора вспышки, включенной между выводами 24 и 25. Демодулятор. Демодуляторы R-Y и B-Y управляются входными цвсторазностнымк сигналами с линии задержки и опорны.ми нгналамп с делителя частоты генератора 8,8 МГц. Опорный сигнал R-У подается через переключатель фазы ПАЛ. Выходные сигналы [емодуляторов подаются на матрицы R я В я матрицу С - У, ко-ая образует цветоразностный сигнал G - У, подаваемый на мат-у С. В отсутствие иходных сигналов демодуляторы запираются. Режим НТСЦ включается, когд.а напряжеипе иа выходах фазо-го детектора вспышки (выводы 24 и 25) устанавливается ниже В. Для обеспечения высокой надежности резисторы нагрузки фа-90ВОГО детеиггора сделаны внешними. Если микросхема используется Только в режиме П.ДЛ, то сопротивление этих резисторов выбира-Ься по 33 кОм и они подключаются пепосредственно к положительному выводу источника питания {+iJn). Для режима ПАЛ/НТСЦ Сопротивление резисторов уменьшается до 10 кОм, и они подклю-  Фунционгльвая схема системы автоматической привязки уровня : черного й баланса белого на микросхеме КР1021ХА4 чаются к движку потенциометра (см. схему включения). Транзистор-ный ключ снижает напряжение на выводах 24 и 20 ниже 9 В, что переводит .микросхему в режим НТСЦ. Состояние триггера ПАЛ такое, что обеспечиваетси и-равильная фача опорного сигнала на демодуляторе R~Y. Управление дмектороы солустрочной частоты в этом режиме осуществляется опорным сигналом D-Y, а в режиме ПАЛ - опорным сигналом R - Y. Установка цвета (оттенка) осуществляется изменением фазы опорного сигнала па фазовом детекторе вспышки. Это достигается измеиением напряжения на выводах 24 и 25 Б пределах 7,5...8,5 В (номинальное значение 8 В). R-G-В-матрица и усилители. Все три канала матриц и усилителей идентичны, поэтому рассмотрим только один канал. Яркостный и цветоразностные сигналы суммируются в дштрице для полу чения цветового сигнала, который далее подается на узел регулировки коитрастности. Управляющее напряжение поступает иа вывод 5. Пределы регулированпя контрастностп +5...-15 дБ от номинального значения. Зависи-мость между управляющим напряжением и усилением линейная. В течение трех строк после подачи гасящего импульса на вход узла регулировки контрастности подается импульс, который создает управляему.ю отсечку на уровне черного и тем са* мым обеспечивает регулировку яркойн. Амплитуда регулирующего импульса управляется напряжением, подаваемым на вывод U-Управляющее напряжение регулятора яркости изменяется в пределах 1...3 В. В микросхеме применена система автоматической фиксащш уровня черного и баланса белого [2], чтобы черно-белые участки во всем диапазоне яркости (от черного до белого) воспроизводились без окраски. Эта система обеспечивает необходимое для баланса белого соотношение запирающих напряжений в течение всего срока слугК бы кинескопа. Особенность системы состоит в том, что она реагирует не на потенциал на катоде, а на ток луча кинескопа. Функциональ- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 [33] 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 |
