К1021ХА5А,Б

114 -

К021ХА5А, К1021ХА5Б

Микросхемы представляют собой устройства кадровой развертки с тепловой защитой и защитой по току и напряжению. Предназна чены для использования в телевизионных устройствах цветного и чер." но-белого изображения совместно с отклоняющими системами, име ющими максимальные токи вертикального отклонения до 3 А. Вц, полнены по биполярной технологии с изоляцией элементов р-п пере] ходом.

Корпус типа 1504.9-1. Масса не более 6 г.

Функциональный состав: I - стабилизатор напряжения; 11 устройство тепловой защиты; HI - драйвер выходного каскада

Зона ключа

9 еь/додов 0,75

KW21XASA, HW2IXA5E

"л:

ктти, Ki02msE

vm VT35 mr ma

тз тб vm

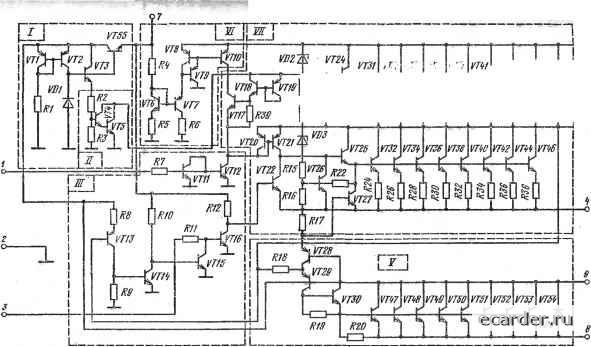

Принципиальная электрическая схема микросхем К1021ХА5А и К1021ХА5Б

и схема переключения; IV - устройство формирования низкого уров, ня; V -генератор обратного хода; VI-генератор тока; вы-

ходиои усилительный каскад; V /- устройство защиты по напря-жению и току.

Назначение выводов: / - вход драйвера; 2 -общий вывод (-t/n); S - вход схемы переключения; 4 -общий вывод выходного каскада (-f/n); 5 -выход усилителя; б - питание выходного каскада. (+t/n); 7 - контрольный вывод; 8 - выход генератора обратного хода; 9-питание {+f/n).

Работа микросхемы

Входной сигнал подается на драйвер выходного каскада и схему переключения { /), которые усиливают входной сигнал, поступающий на вывод 1, примерно в 5 раз и обеспечивает запирание нижнего плеча выходного усилительного каскада.

Генератор тока VI задает постоянный ток, необходимый для управления мощными транзисторами выходного усилительного каска-да, и осуществляет его защиту от перегрузки по току при изменении напряжения питания в процессе работы микросхем.

Стабилизатор напряжения / вырабатывает стабилизированное напряжение 6,2 В, которым питаются внутренние узлы микросхем: генератор тока, драйвер и устройство тепловой защиты.

Устройство тепловой защиты реализовано в виде ключа, еы-полнеиного на транзисторах VT4 и VT5 по схеме Дарлингтона. Смещение на вход ключа подается со стабилизатора напряжения при помощи эмиттерного повторителя иа транзисторе VT3 и резистивного делителя R2, R3. При нормальных рабочих температурах кристалла напряжение, снимаемое с делителя, недостаточно для открытия ключа. С ростом температуры кристалла пороговое напряжение ключа понижается со скоростью 4 мВ/°С и при температуре +175± ±15 "С ключ 0Т1срывается, отбирая часть тока из цепи базы составных транзисторов выходного усилительного каскада. Транзисторы подзапираются, снижая рассеиваемую кристаллом мощность.

Выходной усилительный каскад VII непо :редственио осуществляет управление работой отклоняющей системы кадровой развертки в представляет собой усилитель, работающий в режиме класса АВ. Он выполнен по схеме с квазидополнительнои симметрией. Мощный выходной транзистор нижнего плеча образован двумя транзисторами структуры п-р-п, соединенными по схеме Дарлингтона. Мощный транзистор структуры р-п-р образуется «боковым» транзистором р-п-р и двумя транзисторами п-р-п, также соединенными по схеме Дарлингтона. Для увеличения нагрузочной способности выходных транзисторов верхнего и нижнего плеч каждое из них выполнено в виде параллельно соеииненных транзисторов. Для выравнивания токов в параллельно соединенных транзисторах в эмиттерную цепь каждого из них включены резисторы сонротивлением 1...4 Ом.

Режим работы каждого плеча выходного усилительного каскада определяется соотношением входного тока, усиленного драйвером, и тока, вырабатываемого генератором. Плечи будут находиться в одинаковых режимах при условии равенства этих токов (примерно 1 мА); при этом напряжение на выводе 5 составит половину напряжения питания выходного усилительного каскада.

При входном напряжении на выводе 3, равном нулю, запирается нижнее плечо выходного каскада. Это управление используется
