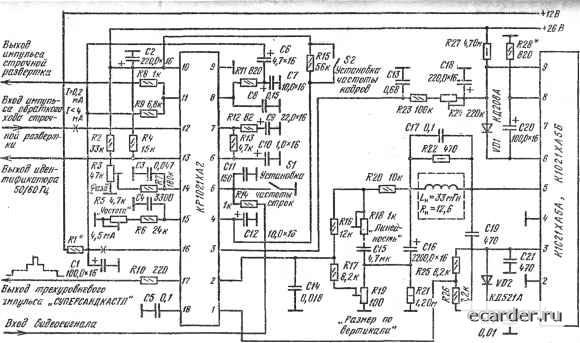

Типовая схема включения микросхем К1021ХА5А и К1021ХА5Б совместно с микросхемой КР1021ХА2

КР1022ЕП1

~ 124 -

Серия КР1022 КР1022ЕП1

Микросхема КР1022ЕП] представляет собой устройство управления и стабилизации частоты вращения вала низковольтных коллекторных микродвигателей постоянного тока с возбуждением от постоянных магнитов. Предназначена для применения в миниатюрных аппаратах магнитной записи и воспроизведениязвука с напряжением питания 3...I2 В. Выполнена по планарно-эпитаксиальной технологии с изоляцией элементов р-п переходом. Общее число иите-гральнык элементов 39.

Корпус типа 2101.8-1. Масса не более 1 г.

/<op/?gC 2m:6-f 1.5

л 59

L Ш LL

функциональный состав: / - дифференциальный усилитель; - источник опорного напряжения; / - источник тока; IV - каскад запуска.

Назначение выводов: 1 - неинвертирующий вход дифференциального усилителя; 2, 5 -выводы источника опорного напряжения •tf -входное напряжение (напряжение питания +(/п); 5 - общий вывод (-Us); 6 - выход; 7 -второй инвертирующий вход диффе-

- 125 -

KPf022Eni

реваиального усилителя; 8 - первый инвертирующий вход дифференциального усилителя.

крюггЕП/

\im.

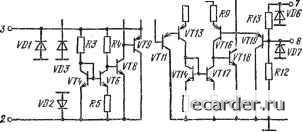

Принципиальная электрическая схема микросхемы КР1022ЕП1

Электрические параметры

Выходное напряжение опорного источника между • выводами 2 и 5 прн вх,4-б=2,1 В, /?2-э=10 кОм:

7-=-1-25 "С.............. 0,97... 1,12 В

типовое значение ............ 1,035 В

7=-f70°C.............. 0,9... 1,08 В

7-=-10°С.............. 0.98... 1,18 В

Ток потребления микросхемы при вх,4-б=12 В: „

Г=-Ь25*С...... . . . 0,72...2,7 мЛ

типовое значение............ 1,6 мА
