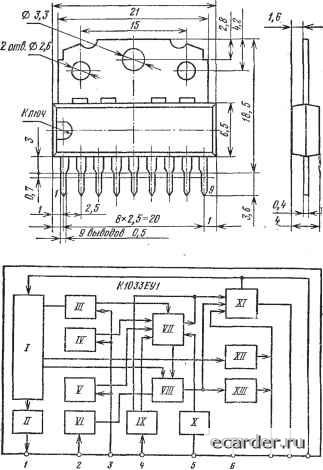

Слаботочка Книги кюззт - 132 жиме «рабочий ход» переключатель 5/ разомкнут и при подаче пита-ния двигатель приводит в движение приемный узел, который, вращаясь перекрывает световой поток оптопары и формирует иа ее вы ходе импульсы переменного напряжения. Эти импульсы, усиленные транзистором VT1, управляют работой ключа на транзисторе VT2 и не дают зарядиться конденсатору С2. При этом транзисторы VTS и VT4 остаются запертыми и система автоматического регулирования частоты вращения вала остается включенной. При остановке прием-ного узла поступление импульсов на VT2 прекращается, он запирается и конденсатор С2 заряжается, а транзисторы VT3, VT4 открываются и выключают двигатель. Е режиме «пауза» через переключатель S1 подается смешение на транзистор VT4; он открывается и также выключает двигатель. Серия КЮЗЗ К1033ЕУ1 Микросхема представляет собой устройство управления импульсного источника вторичного электропитания (ЙВП), построенного по схеме однотактного преобразования хода, в телевизионных приемви- ках цветного и черно-белого изображения. Выполняет функции: плавного запуска, управления, контроля, защиты мощного ключевого транзистора. Обеспечивает работу ИВП в режиме холостого хода, устойчивость к короткому замыканию, стабильность выходных напряжений ИВП к изменению сетевого напряжения от 90 до 270 В. Особенностью микросхемы является: обнаружение аварийного режима нагрузки на начальных стадиях его развития и быстрое отключение силового транзистора при коротком замыкании вторичной цепи трансформатора; выдержка в отключенном состоянии с повторением цикла «включен - выключен», ,если короткое замыкание не устранено; включение с плановым нарастанием выходной мощности при устранении короткого замыкания. Микросхема позволяет строить ИВП с КПД более 80 % при выходной мощности 40...100 Вт. Выполнена по планарно-эпитаксиальной технологии на биполярных транзисторах с изоляцией элементов р-п переходом. Корпус типа 1102.9-5. Масса не более Зг. Функциональный состав: I - схема запуска, стабилизатор напряження; - источник опорного напряжения; / - усилитель цепи обратной связи; IV, V-узел опознавания перегрузки по току; VI - индикатор тактовых импульсов; I /- триггер «старт - стоп»; VIII - логическое устройство управления; IX - формирователь пилообразного иапряжения; X - триггер блокировки; XI - усилитель выходного тока; XII-узел заряда разделительного конденсатора; XIII- выключатель базового тока. Назначение выводов: 1 - выход опорного напряжения; 2 - вход для подключения внешнего тактового генератора; 3 - вход регулировки режима работы и опознавания перегрузки; 4 - выход генератора пилообразного напряжения; 5 - вход триггера внешней блокировки; б -общий вывод-(-(/„); 7 -вход выключателя вЫ- 133 - К1033ЕУ1 Корпус т2.9-5  7 в S ;ходного тока; 8 - выход усилителя выходного тока; 9 - нанряже-ние питания (-bf/n)- I Работа микросхемы Микросхема осуществляет коммутацию высоковольтного ключевого транзистора в источнике электропитания, построенном по схеме однотактного преобразователя обратного хода (см. типовую схему включения). Выпрямленное и отфильтрованное напряжение сети поддается на первичную обмотку 1-7 трансформатора TV1 через клю- чевой транзистор VTI, шунтированный конденсатором СП. Эквивалентные схемы работы Р1ВП и временные диаграммы напряжения и тока приведены ниже. Режим запуска. Этот режим предназначен для плавного выво-да преобразователя в нормальный режим работы при включении в сеть и после нарушения его работы, например после короткого за, мыкания во вторичной цепи трансформатора. Положительные полуволны синусоидального входного напряжения через диод VD5 и резистор R5 заряжают конденсатор С4 и напряжение питания подается на микросхему (вывод 9); одновременно на выводе 4, соединенном цепью R8, Сб, устанавливается напряжение 7 В, а на вывод 5 через резистор R3 подается напряжекие для подготовки ее к включению. При достижеппи напряжения па конденсаторе С4 около 4,5 В включается внутренний источник опорного напряжения ((/оп=1>25В) стабилизатора напряжения / и параметрический усилитель XII, заряжающий через вывод 7 разделительный конденсатор С5. При этом подается питание на триггер блокировки X и осуществляется блокировка выходного каскада. Стабилизатор напряжения переходит в ждущий режим. При достижении напряжения питания на выводе 9 значения, равного напряжению включения (П,5 В), включается стабилизатор напряжения; питание подается на все узлы микросхемы, а опорное напряжение через повторитель н вывод 1 запитывает делитель R7, R9-R11. На выводе 3 устанавливается максимальное напряжение-f 2,7 В (напряжение на обмотке 15-9 равно нулю). При этом включается устройство опознавания перегрузки и режима короткого замыкания. На выводе 4 устанавливается напряжение +2,2 В, которое является нижним уровнем пилообразного напряження. На выходе триггера логического управляющего устройства VIII устанавливается логическая единица и на выводе 4 (конденсатор Сб) начинает линейно нарастать напряжение с t:=R8 Сб. Это линейно нарастающее напряжение подается на вход усилителя выходного тока XI и через вывод 8 в базовую цепь силового ключа VT1. При достижении амплитуды пилообразного напряжения опорного напряжения компаратора, заданного устройством опознавания перегрузки, на вход триггера логического управляющего устройства VIII поступает импульс «стоп», переключающий этот триггер в состояние логического нуля, и срабатывает выключатель тока XIII. При этом блокируется выходной каскад усилителя тока XI и отводится ток из базовой цепи транзистора VT1. Переключение транзистора VT1 вызывает в цепи первичной обмотки 1-7 импульс тока, который передается во вторичные цепи трансформатора TV1. С обмотки 11-3 осуществляется подзарядка конденсатора С4. Конденсатор С9 в цепп обратной связи заряжается вапряжением отрицательной полярности от обмотки 15-9, в результате чего напряжение на выводе 3 уменьшается, импульсный ток на выводе 8 увеличивается. При напряжении +2,2 В на выводе 3 усилитель опознавания перегрузки IV, V передает управление на регулирующий усилитель, выходной ток уменьшается до заданного значения, соответствующего нормальному режиму. Рассмотренный режим запуска («жесткий» запуск) характерен для ИВП, в котором на выводе / микросхемы отсутствует конденсатор С8. При наличии конденсатора С8 происходит «мягкий» запуск. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 [43] 44 45 46 47 48 49 50 51 52 53 54 55 56 57 |
