Входное напряжение на выводе 3 при Ua~\0 В, t/„,=0, Т-+гбХ:

не менее................ 2.3 В

не более............... 2.9 В

Входное напряжение на выводе 5 при t/n=10 В, t/oc=0, 7=+25°С:

не менее................ 5,5 В

не более............... 7 В

Опорное напряжение при {/о=13 В, t/oc=0...-10 В,

Г=-10...+70С.............. 4...4.6 В

Среднее напряжение на выводе 8 при t/n=10 В,

и„с=0. 7=+25"С . ,........... 2.7...4 Б

Напряжение выключения при U„=10 В, Uoc=0, Т=

= +25°С. не менее............. 6,5 В

Температурный коэффициент опорного напряжения при (/„=13 Б, 1/оп=-10 В. Г=-10...+70°С, не более ................... 0.1 %/Х

Режим защиты от короткого замыкания

Ток потребления при блокировке. (/п=10 В, (/ос=0,

Г=+25°С, не более............ 26 А

Напряжение срабатывания триггера блокировки при

(/„=10 В. (/о<;=0, 7= + 25С. не менее..... 1,8 В

Напряжение отпускания триггера блокировки при

(/„=10 В, 1/со=0, Г= + 25°С, не более..... 2,7 В

Напряжение на выводе 4 при блокировке, (/„=10 В,

(/„0=0, (5=1,8 В, Г= + 25°С......... 1,8...2,5 В

Напряжение на выводе 7 при блокировке, (/„=10 В,

(/«=0. (/5=1,8 В, Г=+25"С......... 1.3...1.8В

Предельные эксплуатационные данные

Напряжение питания ............ 8.5...20 В

Максимальный импульсный выходной ток по выводу в ................... 1.5 А

Температура окружающей среды....... , -10...

+70 X



- 139

К1033ЕУ1

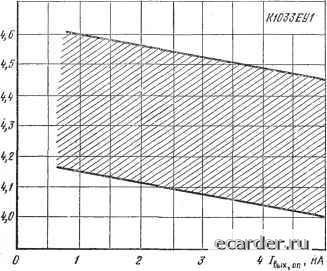

ависимос1Ь опорного напряжения от выходного тока источника порного напряжения. Заштрихована область рааброса значений параметра для 95 % микросхем

*Г„, пне

иповая зависимость дли-ельности импульса выход-ого напряжения усилителя ыходного тока от нанряже-йя регулирования. Штриховыми линиями обозначе-ы границы режимов рабо-ы ИВП и соответствуюшие м напряжения регулирования на выводе 3: - режим защиты; - ре-им нормальной работы; -q и - режим перегрузки по Юку; IV. - режимы пуска и короткого замыкания

k1d33ei/1

г,о г,1 2,г 2,з г г,5 г,в 2,7 и,в

iii! ! iii i i



С1,сг mo

Схема включения

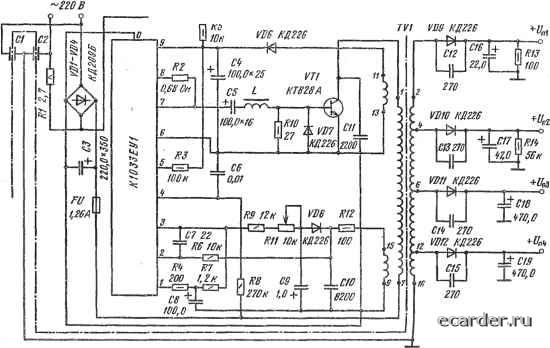

Прииодпиальная электрическая схема блока питания для телевизионного приемника на микросхеме КР1033ЕУ1
