кая разнородность и не все требуемые области спектра могут быть одинаково обеспечены высококачественными приемниками.

Наиболее универсальна третья группа полупроводников - тройные соединения, в которых изменение состава позволяет плавно менять ширину запрещенной зоны (и тем самым смещать красную границу фоточувствительности) в очень широких пределах. Самым перспективным представителем этой группы материалов является соединение кадмий - ртуть - теллур CdHgTe (KPT), применяется также свинец - олово - теллур PbSnTe (СОТ).

К середине 1980-х гг. созданы КРТ-мишени с числом элементов разложения 32x32, 64x64, 128x128, работоспособные в диапазонах длин волн 7i=l ... 4 мкм; Х=3 ... 5 мкм; К=8... 12 мкм соответственно. Разработаны удобные гибридные конструкции (рис. 6.21), позволяющие сочетать в одном миниатюрно.м приборе светочувствительный ИК-растр, ПЗС-регистры переноса, микропроцессорную схему обработки и микрохолодильник. Аналогичные приборы созданы и на основе ряда других полупроводников, в частности на основе InSb для диапазона Я=3... 5 мкм. Созданные фотомишени позволяют обнаруживать объекты на расстоянии до 200 км и уверенно их распознавать на расстоянии 20... ...30 км.

6.6. СОЛНЕЧНЫЕ ФОТОПРЕОБРАЗОВАТЕЛИ

Вводные замечания. Солнечные фотопреобразователи представляют собой полупроводниковые фотодиоды, оптимиэироваиные для прямого преобразования излучения Солица в электрическую энергию. Используются также термины «солнечные элементы», «солнечные батареи». Солнечные элементы работают только в фотовентильном режиме, функционально выступая в качестве электрических батарей или других подобных источников питания. Основными параметрами солнечного элемента являются (рис. 6.22):

максимальная отдаваемая в нагрузку электрическая мощность Рэ.мак«; коэффициент полезного действия Рэ.макс с; Рс=РсА, где Рс - интегральная мощность солнечного излучения на элементе; рс - плотность интегральной мощности солнечного излучения; А - площадь фоточувствителньой поверхности;

электродвижущая сила холостого хода (или ЭДС разомкнутой цепи) f/xx;

ток короткого замыкания (максимальный фототок) /кз;

последовательное сопротивление ?посл;

коэффициент формы А = Рэ.малс IUxJk3, характеризующий отклонение вида функции U=}{I) от идеального прямоугольника;

максимальная степень концентрации излучения, при которой элемент сохраняет эффективность преобразования <с.макс=Рск/рс> где рск- плотность мощности сконцентрированного солнеч-светки ного излучения.

з.макс


Рис. 6.22. Нагрузочная вольт-амперная характеристика солнечного элемента при различных уровнях за-



в процессе эксплуатации для значений рабочего напряжения и тока справедливы неравенства f/pa6<[/xx и /раб</кз. Экономические аспекты применения солнечных элементов характеризуются такими важнейшими комбинированными показателями, как отношение стоимости, площади активной поверхности, массы элемента к вырабатываемой этим элементом мощности.

Отметим, что важнейшие параметры «обычных» фотодиодов, такие как уровень шумов, емкость, постоянная времени релаксации и другие, для солнечных элементов несущественны.

При оптимизации фотопреобразователей определяющим моментом является учет особенностей солнечного спектра (рис. 6.23), лежащего в широком диапазоне 0,22... 3 мкм (или от 0,4 до 1,7 мкм по уровням 10... 907о пол-ой мощ-иости) и имеющего максимум вблизи Я,»0,55 мкм. В космосе кривая спектральной плотности солнечного излучения удовлетворительно аппроксимируется функцией Планка для абсолютно черного тела, нагретого до 7=5800... 5900 К; при прохождении через атмосферу кроме некоторого общего ослабления интенсивности возникают эффекты, связанные с резонансным избирательным поглощением света углекислым газом, кислородом и главным образом парами воды, - яа кривой появляются «зазубрины». В гелиоэнергетике приняты следующие условные обозначения различных солнечных воздействий: АМО -- в космосе, AMI-на поверхности Земли, когда Солнце находится в зените, АМ2, АМ1.5 - на поверхности Земли, когда Солнце находится под углом 30 и 45° к горизонту. Цифры 1 и 2 означают, что солнечное излучение проходит одинарную и двойную толщу земной атмосферы. Принято, что AMI характеризуется потоком 0,1 Вт/см, это приблизительно соответствует тому, что реально имеет место вблизи экватора. При АМ2 поток излучения близок к 0.075... 0,08 Вт/см.

Типичной, «классической» структурой солнечного фотопреобразователя является кремниевый монокристаллический п+-р-фотодиод (рис. 6.24). Его конст-

С,22мкм


2,8 3,2

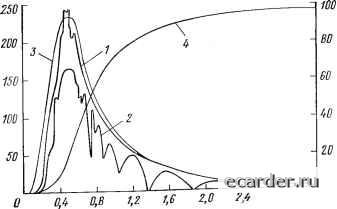

Рис. 6.23. Спектральная плотность солнечного излучения: в космосе (АМО)- 2-на поверхности Земли (ЛМ2): 3 - излучение абсолютно черного тела с Г-БВОО К; 4-доля полной мощности коротковолновой части излучения



т, 2.0 и

0,8 0,6 Л, тп


Рис. 6.24. Структура кремниевого фотопреобразователя:

/ -Р+-СЛОЙ; 2 -база (я-типа); 3 - нижний контакт; 4-антиотражающее покрытие; 5 - защитные пленки; б - гребенчатый электрод


2,0 Ед,эВ

Рис. 6.25. Расчетная зависимость предельного КПД солнечных элементов от ширины запрещенной зоны используемых полупроводников:

□ - монокристаллические элементы; О - пленочные элементы

руктивные особенности: максимально возможная площадь фоточувствительной поверхности; оптимальные значения толщины и удельного электрического сопротивления базовой области, обеспечивающие наилучшие условия одновременно для поглощения падающего света и собирания генерируемых носителей к+-р-переходом; высокое время жизни электронов т„ в базовой области для снижения рекомбинационных потерь; наличие антиотражающих покрытий, малая толщина контактных слоев для уменьшения паразитного поглощения коротковолновой составляющей спектра; использование гребенчатой или сетчатой конфигурации токосъемных электродов, обеспечивающей минимизацию последовательного сопротивления.

Основы теории. При проведении расчетов в целях удобства сопоставления с формулами § 2.2 и 6.2 рассмотрим р+-к-структуру (неосновные носители в базе - дырки); при переходе на реальные к+-р-структуры необходимо заменить р на п; Тр, [Хр на Тп, [Хп и т. п.

В целях упрощения будем считать, что все падающее излучение достигает базовой области. При этом предположении для максимального значения фототока можно записать:

/кз = Л(? \ Nc(k)r\(k)Q(K)d-k, (6.55)

где ?1,1 = 0,22 МКМ; ?i,2=3 мкм; Nc{}.) - спектральная плотность потока фотонов солнечного излучения, см--мкм-, а коэффициент собирания Q и квантовый выход т] в отличие от (6.3) являются функциями Я. Если положить, что время жизни дырок Тр велико, так что Q(A.) = 1 для всех значений "к, а описы-

вается ступенчатой функцией: т1 = 1 при ?1,<Ягр и Т1 = 0 при кЖту. то после преобразований плотность тока короткого замыкания

V......„

(6.56)

3 = 8.10-f\d>..

где Я, мкм; дрс/дХ, мВт-см--мкм-; /„з, А/см. 212
