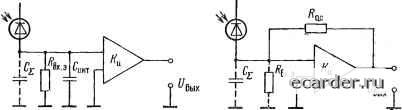

Слаботочка Книги ленности излучения к оптимальному для ввода в волокно виду) и оптический соединитель. Часть светового потока лазера с помощью светоделителя (или путем использования внеапертурного излучения) направляется на фотоприемник обратной связи, который через микроэлектронноб устройство управления так воздействует на устройство возбуждения и на лазер, чтобы осуществлялась компенсация температурных, деградационных и других изменений мощности на выходе модуля. Для ослабления температурных эффектов в модуль вводится термоэлектрический охладитель, включающий измеритель и схему автоматической регулировки температуры. Важнейшей частью модуля является корпус, выполняемый обычно в виде плоской прямоугольной металлической коробочки с электрическим и оптическим соединителями на противоположных торцах. В тех случаях, когда предполагается монтаж модуля непосредственно на печатную плату, электрический соединитель заменяется системой выводов. Для коротких ВОЛС с невысокими скоростями передачи информации удобно вместо лазера использовать светодиоды: это повышает надежность и долговечность передающего модуля, снижает его стоимость, резко упрощает структурную схему. В этом случае термоэлектрические охладители не нужны, исключается также цепь фоточувстЕительной обратной связи. Передающие модули на основе полупроводниковых инжекционных излучателей (лазеров и светодиодов) характеризуются всеми достоинствами, присущими этим приборам: малыми габаритными размерами, долговечностью и надежностью, экономичностью, малыми питающими напряжениями, простотой модуляции. Приемный модуль (рис. 9.10,6) предназначен для обратного преобразования оптического сигнала, поступающего из канала передачи (световода), в электрический и его восстановление до исходного вида; через оптический согласующий элемент (обычно оптический соединитель, а иногда и фокусирующая линза) излучение поступает на чувствительную площадку фотоприемника, в качестве которого практически повсеместно используются фотодиоды: лавинные и с p-t-rt-структурой (см. гл. 6). Для спектрального диапазона ДЯ=0,8... 0,9 мкм это кремниевые фотодиоды, для диапазона Д?1= 1,3 ... 1,6 мкм - фотодиоды на основе германия и главным образом на основе соединений InGaAs или InGaAsP. Определенные перспективы для фотоприема в ВОЛС имеют гетерофототранзисторы со сверхтонкой базовой областью и планарные фоторезисторы (на основе кремния, арсенида галлия и др.). Назначение последующих каскадов структурной схемы рис. 9.10,6 состоит в обеспечении оптимального (или квазиоптимального) приема, т. е. в реализации такого алгоритма, который позволяет получить наилучшие характеристики (порог чувствительности, полоса частот и др.) при неизбежном действии шумов и искажениях. Конкретное исполнение этих каскадов зависит от типа используемого фотоприемника и вида поступающих инфор- мационных сигналов (их амплитуды, частоты следования, кода и др.). Предварительные усилители обычно выполняются в одном из двух вариантов: высокоимпедансный (интегрирующий) усилитель тока (рис. 9.11,а) или трансимпедансный усилитель - преобразователь тока в напряжение, охваченный глубокой отрицательной обратной связью (рис. 9.И,б). Первый вариант характеризуется наименьщим уровнем шумов и соответственно максимальной пороговой чувствительностью, но вместе с тем и ограниченным динамическим диапазоном, а также сложностью изготовления и индивидуальной настройкой. Для второго варианта, напротив, типичны большой динамический диапазон и широкая полоса частот, но он уступает первому по порогу срабатывания. В широкополосных трансимпедансных усилителях наилучшие шумовые характеристики достигаются при использовании биполярных транзисторов. Схема обработки сигнала представляет собой специальный электронный фильтр, предназначенный для уменьшения межсимвольной интерференции, т. е. частичного наложения импульсов на выходе усилителя вследствие дисперсионных явлений в световоде н динамических искажений в приемопередающих модулях. В схеме принятия решения (как правило, компараторе) сигнал сравнивается с заданным смещением (порогом) и принимается решение об истинности поступившей информации. Кроме передающих и приемных модулей в линиях дальней связи необходимы также ретрансляторы, в данном случае активные устройства с оптическими входом и выходом, в которых осуществляется регенерация (восстановление) оптических сигналов по мере их затухания при прохождении по световоду. Практически ретранслятор представляет собой объединение приемного и передающего модулей, т. е. оптоэлектронное устройство с двойным преобразованием энергии вида свет - электричество - свет. Развитие интегральной оптики и бистабильных оптических уст-  Рис. 9.11. Схемы предварительных усилителей приемного модуля: а -с интегрирующей ЛС-цепочкой; б - трансимпедансного усилителя (С - полная входная емкость. Вод. - резистор обратной связи, JRjj.a ~ эквивалентное входное сопротивление,: инт - интегрирующая емкость, /Сд - операционный усилитель) ройств обещает привести к созданию ретранслятора ВОЛС, непосредственно оперирующего с оптическими сигналами во всех звеньях. Коммутационные элементы (элементы связи). Это набор пассивных оптических элементов, приборов, устройств, обеспечивающих объединение линейного тракта (кабеля) и активных прием-но-передающих модулей в единую систему передачи с произвольной структурной конфигурацией и с заданным алгоритмом распределения световых сигналов в этой системе. Коммутационные элементы содержат несколько групп изделий. Оптические соединители предназначены для многократного сочленения-расчленения концов двух отрезков кабеля (соединители типа кабель - кабель) или конца кабеля с передающим (приемным) модулем (блочные соединители). По числу одновременно соединяемых световодов они делятся на одно- и многоволоконные. В типичном одноволоконном (однополюсном) оптическом соединителе (рис. 9.12,а) конец кабеля армируется жестким калиброванным цилиндрическим элементом так, чтобы оси этого элемента и сердцевины волокна строго совпадали. В этом случае при соединении цилиндрические элементы совмещаются с помощью направляющей муфты, автоматически обеспечивая и совмещение осей волокон. В многоволоконных (многополюсных) соединителях (рис. 9.12.6) чаще всего используют конструкцию с V-образными канавками, в которых и размещаются отдельные световоды. Кроме соединителей линейного типа (рис. 9.12,6) известны матричные с числом одновременно сочленяемых световодов до 100... 150. Заметим, что число разновидностей опторазъемов, отличающихся друг от друга принципом сведения сочленяемых элементов, чрез-   Рис. 9.12. Оптические коммутационные э.чемеиты: а, 6 - однополюсный и многополюс-иый соединители; е - голографический пХто-коммутатор; / - кожух; 2 - волокно; 3 - армиров-ка; 4 - направляющая муфта; 5 - корпус; 6-во кна, 7 цилин рические выравнивающие элементы; S - плоскость излучения (пхп волокон); S - отклоняющий элемент; /О - плоскость приема (mXm волокон) 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 [98] 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 |
