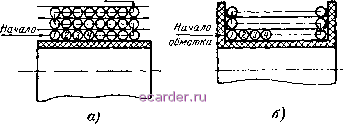

Слаботочка Книги ляция служит для изоляции отдельных слоев каждой обмотки друг от друга. Она необходима лишь в высоковольтных трансформаторах, в которых имеется большая разность потенциалов между соседними слоями. В низковольтных трансформаторах и дросселях необходимой междуслоевой изоляцией служит изоляция самого провода. Однако междуслоевые прокладки применяются и Рис. 2-5. Гильза и каркас. в низковольтных трансформаторах для более ровной укладки провода. Если в трансформаторе имеется несколько обмоток, то применяется также и меж.туобмоточиая изоляция для создания между ними необходимой изоляции. обмптш  Рис. 2-6. Многослойная рядовая обмотка. о - на гильзе; б - на каркасе. Внешняя изоляция катушки предохраняет обмотку от пробоя на корпус или иа соседние детали, а также от внешних повреждений. Междуслоевая, междуобмоточная и внешняя изоляции катушки вынодняются из различных сортов изоляционной бумаги: кабельной, телефонной или конденсаторной. 58 На рис. 2-6 изображены в разрезе обмотки трансформатора, намотанные на гильзе и на каркасе. Из рис. 2-6 видно, что вгггки обмоткн располагаются не но всей длине гильзы, а лишь на ее части. Это необходимо как ни условиям электрической изоляции обмоток, так и для защиты провода от механических повреждений и сползания. Обмотка, изображенная на рис. 2-6, называется многослойной рядовой, так как ее отдельные витки укладываются плотно виток к витку. При невысоких рабочих   Рис. 2-7, Схема укладки провода обмотки виавал . Рис, 2-8. Галетнан об-адотка. напряжениях, небольи1Нх диаметрах проводов и хорошей их изолицин иногда применяют обмотку с беспорядочным расположением отдельных витков (обмотка внавал или вразброс ). Для выравнивания обмотки и уменьшения вероятности появления короткозамкнутых витков намотку внавал ведут отдельными слоями, между которыми помещают междуслоевую изоляцию (см. рис. 2-7). К одной из разновидностей многослойной рядовой обмотки относится галетная обмоткл, при которой вторичная обмотка трансформатора выполняется в виде одной нлн нескольких электрически изолированных друг от друга секний - галет. Такая конструкция обмотки наиболее часто применяется в высоковольт[[Ь1х и высо-копотенциальных трансформаторах, в которых вторичные обмотки должны быть хорошо изолированы от первичной. На рис. 2-8 iB качестве примера приведена конструкция обмоток высоковольтного трансформатора, у кото- poro первичная обмотка {Wi) выполнена на гнльзе, а вторичная (Шз) -в виде отдельной галеты. Од[1ако галетпая конструкция может быть успешно применена и в низковольтных трансформаторах. Выполняя вторичную обмотку из большого количества стандартных галет и изменяй лишь схему их соединения, можно noJfy4nTb от трансформатора различные выходные напряжения. Конструкция 0бмотки тороидальных сердечников значительно отличается от описанной выше конструкции обмоток стержневых и Ш-образных сердечников. Это отличие заключается прежде всего в отсутствии специального изоляционного каркаса. В тороидальных трансформаторах и дросселях изоляция обмогок от магнитопровода осушсствляется путем обматывании сердечника лентой из изоляционного материала (обычно лакоткани или микалеиты). В отличие от катуигечной обмотки обмотка тороидальных трансформаторов и дросселей располагается но всей длине сердечника, полностью закрывая его. Следует также отметить конструктивную особенность этой обмотки, обусловленную различием в величинах наружного и внутреннего диаметров тороида. Если укладывать витки обмотки по наружному диаметру рядом друг с другом, то по внутреннему диаметру, имеющему периметр значительно меньшей длины, все витки не смогут быть уложены в один слой; благодаря этому толщина намотки по внутреннему диаметру увеличивается. Из-за указанной особенности тороидальной намотки в ней неудобно применять междусловвую изоляцию. Поэтому при тороидальной намотке целесообразно применять провода с новышеииой электрической прочностью (как, например, провода марки ПЭВ-2 или ПЭЛШКО). Междуобмоточиая и внешняя изоляция тороидальной обмотки обычно выполняется из микалеитиой бумаги или пленочных диэлектриков (например, фторопласта). Общин вид обмотки тороидального трансформатора приведен на рис, 2-9. Рассмотрим теперь, каким образом размещаются обмогки трансформаторов и дросселей на магнитопровода х. На рис. 2-10 приведены эскизы размеи1,ения обмоток на стержневых и броневых магнитопргводах. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 [18] 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 |
