Размещение обмоток по рис. 2-10,л применяется пе только для трансформаторов, но и для дросселей переменного тока.

На рнс. 2-I0,ju показано разл1ещение обмоток дросселя пасыщення. Рабочие обмотки дросселя расположены на двух отдельных тороидальных магннтопроводах; управляющая обмотка расположена поверх ра.бочнх обмоток, охватывая нх снаружи, Эта конструкция, подобная конструкции рис. 2-10,е, является наилучшей для изготовления дросселей пасып1,ения {а также н магнитных усилителей), так как в ней полностью используется весь объем сердечника, отсутствуют воздушный зазор и рассеяние магнитного потока.

2-5. КОНСТРУКТИВНОЕ ОФОРМЛЕНИЕ ТРАНСФОРМАТОРОВ И ДРОССЕЛЕЙ

Кроме магнитопровода и обмоток, трансформаторы и дроссели содержат ряд дополнительных элементов, к которым относятся:

1) детали для сборки отдельных частей сердечника и крепления собранного трансформатора н дросселя;

2) детали для подключения трансформаторов и дросселей в схему;

3) внешняя электроизоляция и влагозанхита. После того как выбраны магнитопровод и обмотки,

конструкции остальных элементов определяется в основном теми условиями, в которых используются трансформаторы и дроссели.

В соответствии с этим все трансформаторы и дроссели могут быть разделены на две основные группы; открытые и закрытые (герметизированные). Рассмотрим вначале дополнительные элементы конструкции низковольтных i открытых трансформаторов и дросселей. Все магнитопроводы, используемые как в открытых, так и в закрытых трансформаторах н дросселях, должны быть хорошо скреплены для получения механически прочной конструкции. При этом необходимо обеспечить получе-

i Низковольтными Принято называть трансформаторы и дроссели, у которых величина рабочего паиряжеиия (или рабочего потенциала) обмотки не превышает 1 ООО в.

ние минимальных воздушных зазоров и уменьшить гудение 1 магнитопроводов,

Пластинчатые магнитопроводы трансформаторов после сборки стягиваются шпильками посредством металлических {обычно стальных) пластинок или специальных накладок, которые одновременно используются и для крепления трансформатора к шасси. Стнжные шпильки, плацкн и обоймы должны быть изолированы от магнитопровода бумагой или прессшпаном, с тем чтобы нред-

-Стойка

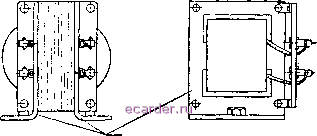

Рис. 2-11. Трансформатор с сердечнико.м, стянутым накладными crofiKaiMH.

отвратить возможность образования короткозамкиутого витка вокруг всего сердечника или его части; образование такого витка приводит к сильному нагреву трансформатора и потере им мощности. На рис. 2-11 изображена конструкция трансформатора броневого тина, стянутого накладными стойками.

При малых размерах магнитопровода для стяжки трансформаторов и сглаживающих дросселей броневой конструкции иногда используют обойму специальной формы, в которую запрессовывают собранный трансформатор или дроссель; обойма имеет ушки для крепления к шасси (рис. 2-12). Обоймы, используемые для сглалги-вающих дросселей, должны изготовляться из иемагиит-ного материала. При использовании обойм необходи-

Основной причиной гудения являются магнитострикция, т, е, изменение формы и размеров сердечника при намагничивании, а так-и\е MCxaiiHiCCKHC колебания плохо затянутых деталей магнитоировода под влиянием периодического изменения магнитного потока с частотой пита]0щей сети.

.5-258Я 05

мость в стяжных шпильках отпадает, что является пре-имуидеством данной конструкции.

Одна из конструкций, применяемых для стяжки и крепления ленточных С-образньгх сердечников, изображена на рнс. 2-13. В этой конструкции сердечники стягиваются двумя стальными лентами при помонш специальных винтов. Обе ленты привариваются к основанию, с помощью которого магнитопровод крепится к шасси.

Как уже отмечалось в § 2-3, стяжку магиитопроводов можно заменить оклейкой нх торцов нрн помощи ферро-

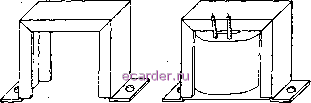

Рис. 2-l2. Трансформатор с юердечнтом, сжатым специальной обоймой.

магнитной пасты. Для этого при использовании пластинчатых магиитопроводов необходимо предварительно пропитывать собранные пакеты склеивающим составом. Ленточные же магнитопроводы склеиваются в процессе их изготовления. Применение склейки торцов позволяег отказаться от стяжных планок, накладок, ппшлек и лент, что значительно упрощает конструкцию и сборку магиитопроводов.

Тороидальные магнитопроводы трансформаторов и дросселей насыщения являются неразъемными н поэтому стяжкн не требуют. Одна из конструкций для крепления тороидального трансформатора к шасси приведена на рнс. 2-14.

Рассмотрим конструкцию выводов, необходимых для включения трансформаторов и дросселей в схему.

На приведенном выше рнс. 2-11 показана конструк-fi,Hfl выводов для открытых низковольтных трансформаторов и дросселей. В этой конструкции выводы осуществляются путем припайки проводников обмоток, надетых в изоляционные {лнноксниовые, полихлорвнннловые или фторопластовые) трубки, к лепесткам, расположеп-
