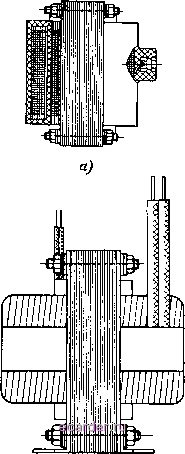

Слаботочка Книги  вровень jaj7u8f<u- л 1 ? 5 \2f 3 г 8 , 17/. й и 9 ю Рис. 2-17. Конструкция герметизированного низковольтного тр;)Нсфор.матора. ции. Магнитопровод трансформатора закреплен к верхней крышке кожуха при помощи угловых скоб и цилиндрических колонок. Концы обмоток выведены из кожуха с помощью стеклянных или керамических изоляторов, припаянных к крышке кожуха. Крышка с трансформатором герметически припаяна к кожуху. Оставшееся в кожухе свободное просгранство заполнено изолирующим компаундом, обладающим хорошей теплопроводностью (обычно кварц-битумом). Для компенсации LlLxlU Рис. 2-18. Трансформато!) защищенного исполпения. расширення изолирующего компаунда под верхней крышкой кожуха оставляют свободное пространство, Для увеличения теплоотвода верхняя крышка непосредственно соприкасается с магкитонроводом, В рабочем положении кожух размещается изоляторами вниз и закрепляется к шасси. Метод герметизации трансформаторов и дросселей в металлических кожухах обеспечивает наиболее надежную влагозащиту и электроизоляцию обмоток; однако их вес и объем при этом значительно возрастают. Поэтому наиболее распространенной является открытая влагозащищенная конструкция. Однако иногда для лучшей механической защиты обмоток открытых трансформаторов применяют полузакрытую конструкцию, в которой обмотка закрывается металлическими крышками с отверстиями для лучшего отвода тепла (рис. 2-18). Рассмотрим теперь особенности конструкции высоковольтных и высокопотенциальных трансформаторов и дросселей. Для обеспечения необходимой изоляции между низковольтной (сетевой) и высоковольтной (вторичной) обмотками трансформатора вторичную обмотку обычно выполняют в виде одной или нескольких галет. В высоковольтных трансформаторах и дросселях открытой конструкции изоляция галет может выполняться следующими способами: а) путем изолировки галеты необходимым количеством слоев длинноволокнистой бумаги с после-дуюн1ей ее пропиткой и обволакиванием; б) путем изолировки галеты несколькими слоями пленки из фторопласта, предварительно покрытой специальным склеивающим составом; в) путем заливки предварительно пропитанной галеты эпоксидной смолой. Наибо-ле простым и дешевым способом изоляции является первый; второй способ недостаточно технологичен для массового производства; третий способ тр<-бует изготовления специальных пресс-форм. Выводы концов обмоток высоковольтных галетных трансформаторов открытой конструкции выполняются  РИС. 2-19. Конструкции открытых высоковольтных трансформаторов а - через высоковольтные изоляторы, б - высоковольтными проводами. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 [22] 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 |
