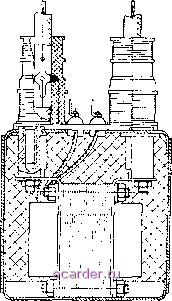

Слаботочка Книги o6i.t4iio следующими способами: а) через высоковольтные изоляторы и б) высоковольтными проводами {рис. 2-19). Изоляторы цилиндрической формы образуются при заливке галеты в пресс-форме и представляют собой единое целое с оболочкой галеты. Выводы высоковольтной обмотки пропускаются через полые контактные штифты, запрессованпые в изоляторы, и припаиваются к иим (рис. 2-19,а). Для герметизации места присоединения внешних вЬ1-соковольтвых проводов могут быть использованы специальные резиновые иакоиечвикн. Плотно прилегая к поверхности цилиндрического изолятора и к изоляции высоковольтного провода (марок ПВГ, ПВЛ, ЛПЛ или других), эти наконечники обеспечивают достаточно надежную герметизацию места присоеднневия. Такая конструкция выводов применяется в высоковольтных трансформаторах, работающих при пониженном атмосферном давлевни (до 90 мм рт. ст.). Иа рис, 2-19,6 приведена конструкция высоковольтного трансформатора, у которого выводы обмотКи осуществляются высоковольтными проводами, непосредственно присоединенными к проводам обмоткн, В отличие от конструкции с высоковольтвыми изоляторами места пайки размещаются внутри обмстки. Длина выводных высоковольтных проводов выбирается так, чтобы трансформатор можно было подключить непосредственно к нагрузке. Конструкция рис. 2-19,0: более сложна в изготовлении, однако она более технологична; обмотка в этом случае представляет собой полиостью законченную и достаточно надежную конструкцию, В конструкции рис, 2-19,6 требуется применение высоковольтных проводов с изоляцией, способной выдерживать высокую температуру в процессе изготовления обмотки. Большие затруднения вызывает наличие неизбежных пустот вблизи места присоединения выводных проводов; возникающая в этих местах ионизация сокращает срок службы изоляции. Тем не менее конструкция рис. 2-19,6 может использоваться в трансформаторах на иаттряжения до 5 кв, работающих прн нормальном атмосферном давлении. Для трансформаторов, работающих при более высоких напряжениях, и для всех высоковольтных трансформаторов, работаю- тих при пониженном атмосферном Данлен1(и, следует рекомепдова 1Ь консгрукщпо выводов по рис, 2,19,а. В последнее время разработана серия высокон(5льт-ных трансформаторов напряжением до 20 кв открытого исполнения, Междуслоевой, междуобмотонной изолядней н изоляцией поверх обмотки служит пропитониаи бумага. Трансформатор пропитывается и заливается апоксид- иыми компаундами. Выводы обмоток выполняются высоковольтным проводом. Высоковольтные трансформаторы и дроссели, предназначенные для использования в особо тяжелых климатических условиях, выполняются в закрытом пснолнении. В практике мощного трансформаторостроения в качестве изоляции и для охлаждения используется трансформаторное масло. Однако в высоковольтны трансформаторах и дросселях трансформаторное масло ирименяетея очень редко. Это объясняется небольпюй допустимой [емпературой масла, его бол!.1ой вязкостью при отрицательных температурах и большим температурным коэффициентом объемного расши-реиня. Указанные свойства трансформаторного масла препятствуют ого использованию прн больишх изменениях температуры окружающей среды и при пониженном атмосферном давлении. При использовании трансформаторного масла зиачнтельгю усложняется конструкция трансформатора, увеличиваются его вес и .размеры. Поэтому трансформаторное масло применяется лишь Для трансформаторов н дросселей, рассчитанных на на-  Рис. 2-20. Конотрукция еьгсоко-вольтиого герлетиз.ированиого трансформатора. пряжения порядка 20 кв и вьппе, или при их использовании в установках с нормальными климатическими условиями. В установках с тяжелыми климатическими условиями возможно применение той же конструкции, что и для низковольтных трансформаторов, но с соответственно увеличенными изоляционными расстояниями и большими размерами изоляторов, В качестве материала для заливки кожуха целесообразно использовать кварц-битум, обладающий высокой теплостойкостью и достаточно высокими изоляционными свойствами. Если трансформатор предназначен лля использования при пониженио.м давлении, его выводы могут быть изолированы с помощью описанных выше герметизирующих резиновых колпачков. На рис, 2-20 приведена одна из конструкций закрытого высоковольтного трансформатора с герметизированными выводами. ГЛАВА ТРЕТЬЯ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ОСНОВЫ ПРОЕКТИРОВАНИЯ ТРАНСФОРМАТОРОВ И ДРОССЕЛЕЙ МАЛОЙ МОЩНОСТИ 3-1. КОНСТРУКТИВНО-ЭКОНОМИЧЕСКИЕ ТРЕБОВАНИЯ К ТРАНСФОРМАТОРАМ И ДРОССЕЛЯМ Рассмотрим теперь требования, которые предъявляются к современным конструкциям трансформаторов и дросселей малой мощности [Л. 10]. Размеры и конструкция трансформаторов и дросселей определяются прежде всего электрическими требованиями. Так, например, трансформатор при заданной мощности должен удовлетворять еще и заданным температуре перегрева обмоток, к. п. д., определенной величине тока холостого хода или падения напряжения в обмотках. Сглаживающий дроссель фильтра при заданной индуктивности должен иметь определенную величину омического падения напряжения (необходимую постоянную времени его обмотки) или заданную температуру перегрева обмоткн. Дроссель насыщения при https://muhomor.red мухоморная маска для тела. Мухомор крем купить уход за телом. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 [23] 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 |
