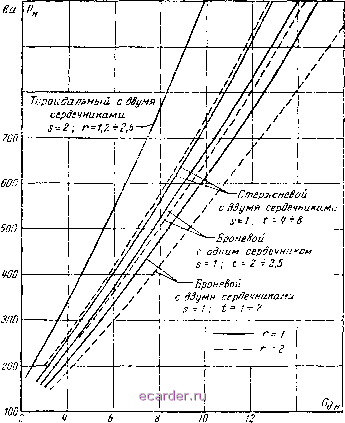

На 1рис. 3-18 н 3-!9 приведены кривые зависимостей Л1=(0дн) и Рн=/(Кдн). Анализ этих кривых показывает, что наиболее выгодной конструкцией д. и. по весу и объему является тороидальная с двумя сердечниками. Наихудшей конструкцией является броневая с двумя сердечниками. 3-7. РЯДЫ МАГНИТОПРОВОДОВ В современных радиотехнических устройствах применяется огромное количество трансформаторов и дросселей малой мощности. Обычно трансформаторами и дросселями малой мощности называют трансформаторы и дроссели насыщения мо]цностыо, не превышающей 1 ООО ва (при 50 гц) и 2 500 ва (прн 400 гц), и сглаживающие дроссели электрических фильтров, электромагнитная энергия которых (т. е. произведение ) не превышает 10 вт-сек. Как видно из приведенных данных, диапазоны мощностей и Ы1 трансформаторов и дросселей малой мощности относительно невелики. Однако количество магнитопроводов, необходимых для перекрытия указанных выше диапазонов, в связи с большим разнообразием радиоаппаратуры весьма велико. Стремление к уменьшению стоимости н к ускорению производства трансформаторов и дросселей малой мощности постепенно привело к значительному ограничению количества типоразмеров магнитопроводов, применяемых в промышленности и к созданию так называемых рядов магнитопроводов.  Рис. 3-18. Сравнение д. гг. минимального веса с оптимальными соотиошаниями геометричесгсих размеров. Рядом магиитопроводов называется совокупность геометрически подобных магиитопроводов, позволяющая построить трансформаторы и дроссели на заданные диапазоны мощностей (для трансформаторов и дросселей насыщения) и электромагнитных энергий (для оглаживающих дросселей электрических фильтров). В зависимости от поставленных требований могут быть построены ряды для получения минимального веса, объема или стоимости. 134
1200 то 2000 240С 2800 см.3 Рис 3-19. Сравнение д. н. минимального объема с оптима.льными соотношениями геометрических размеров. Основой любого ряда является вполне определенная конструкция магнитопровода. Ранее было показано (§ 4, 6 и 6 гл. 3), что требования минимального веса, объема или стоимости для трансформаторов, сглаживающих дросселей и дросселей насыщения удовлетворяются лишь при определенной конфигурации магнитопровода с оптимальными соотношениями геометрических размеров. Там же было показано, что для силовых трансформаторов минимального веса н объема при мощностях до 400-600 вт и частоте 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 [43] 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
